原理图技巧求学，求指教！

录入：edatop.com 点击：

最近从xilinx官网上下了份资料，他们的原理图没后缀名，不知道怎么打开?
他们从原理图导出的原理图pdf是附带各种原理图属性的，不知道怎么做到的，有谁知道，详见附件！

logic打印PDF可以做到这点，但是没有后缀如何能判断用什么软件打开呢?

j将封装带有的属性也打印出来呢?

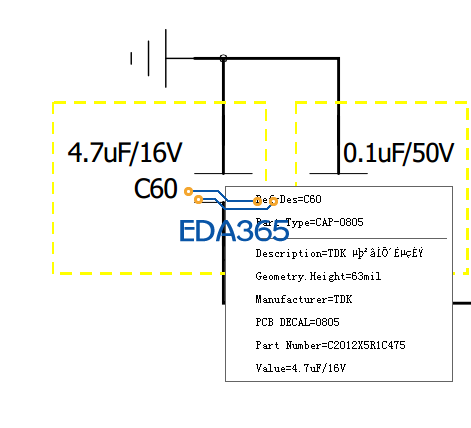

您看，可以查看的属性有这么多。还可以再添加。

就是这种效果，请问打印时要怎么设置?

pads里面“file”--》“生成PDF”即可，其它的软件不会，呵呵。
