没有走线的地方全部铺地。layout要如何设置?

录入:edatop.com     点击:
没有走线的地方全部铺地。layout要如何设置?

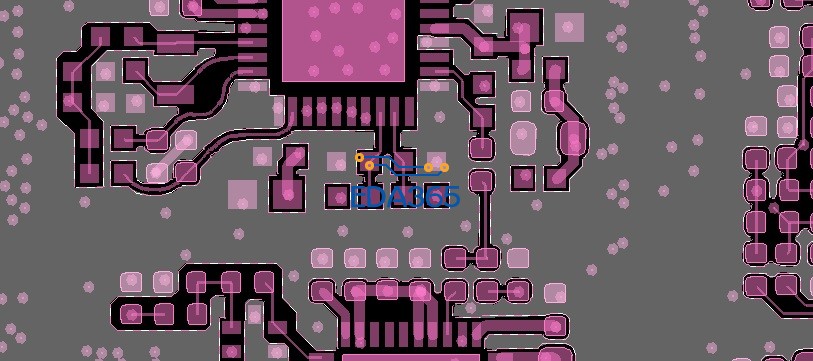

如下图

没有走线的地方全部铺地,如何设置?


圖片中不就燈撲銅了? 把DUMMY NET 改 GND吧
圖片中沒有覆蓋的地方是SPACING避讓

感谢 您的回复,具体这么操作呢,  我就是想做成上图的样子  可不会设置
请问下如何将“DUMMY NET 改 GND”
感谢~

圖解
第二張圖後請點一下你的dummy 銅塊,看是哪一層就會變成第三張
然後點一下dummy net那格旁邊的小格子就會跳出第四張圖
有問題就再問吧
我也是新手,不過爬了一個月的文

PS: 1.  會鋪銅吧@@
      2.  你的setup >> constrans >> physical 裡面要設定距離,裡面很清楚,自己設一下


是不是要求连接GND的焊盘全连接形式?
shape->Global Dynamic Parameter,选中Thermal relief connects选项卡。
Thru pins: Full Contact
Smd  pins:    Full Contact
Vias :         Full  Contact
