dxf的top层和bot层是两个文件，怎么一起导入
录入：edatop.com 点击：
自学中遇到的问题，请各位帮忙解决下
dxf有两个文件，是top层，和bot层。我导入top层成功后，再导入bot层会提示是否overwrite，无论我点击确认还是取消。最后导入bot层后，原先导入的bot就会不见了。（是真的不见了，而不是display中没有显示出来）
困扰几天的问题，谁来帮我解解惑啊
dxf有两个文件，是top层，和bot层。我导入top层成功后，再导入bot层会提示是否overwrite，无论我点击确认还是取消。最后导入bot层后，原先导入的bot就会不见了。（是真的不见了，而不是display中没有显示出来）
困扰几天的问题，谁来帮我解解惑啊

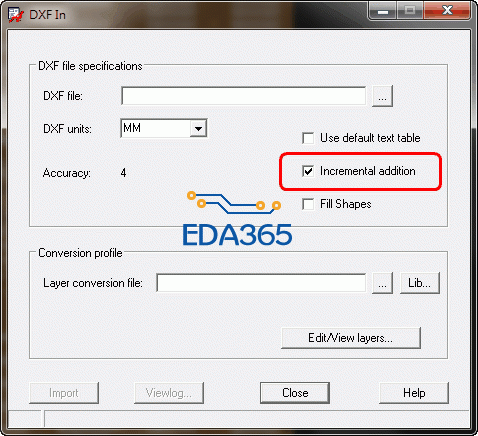

加勾一個選項就可以增加的方式導入 , 而不會取代掉
把两个dxf合并成一个撒，把一个拷贝到另一个dxf里面，当然注意要不同层，然后再导入allegro。
对，楼上说的没错
可以两个同时导到TOP或BOTTOM层，然后再将其中一层CHANGE到另外层面，再进行合并
