关于.ROU文件的问题
录入：edatop.com 点击：
一直很奇怪,这个.rou文件到底要不要出,出了精度又不对,不出又怕制板厂忘了还有椭
圆孔,现在到好,16.6出的椭圆孔和以前16.3的又不一样了.16.3是闭合的线段,如图
1,16.6是地一条实心的线段.如图2.以前16.3的只是精度不对,但看上去还像个样.现在
16.6除了精度问题,还有不同的钻孔尺寸在CAM350中导入时还要设不同的值.这个问题
一直没搞明白,问问你们是怎么处理的?这.rou文件你们没有发现问题吗?

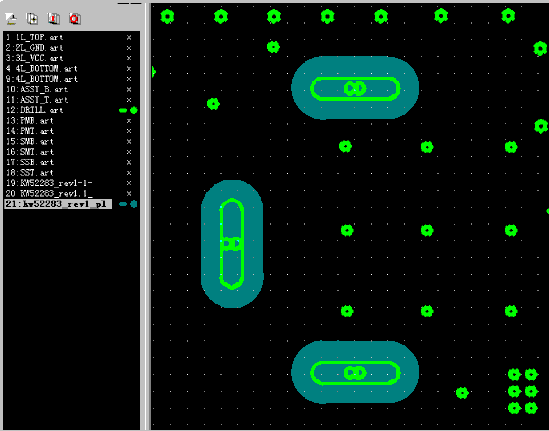

图1
图2
圆孔,现在到好,16.6出的椭圆孔和以前16.3的又不一样了.16.3是闭合的线段,如图
1,16.6是地一条实心的线段.如图2.以前16.3的只是精度不对,但看上去还像个样.现在
16.6除了精度问题,还有不同的钻孔尺寸在CAM350中导入时还要设不同的值.这个问题
一直没搞明白,问问你们是怎么处理的?这.rou文件你们没有发现问题吗?
图1
图2
16.5 用CAM350 v7 會在橢圓起點一個大鑽孔
CAM 9.1 10.1 ROU我直接導是看不到的
現在看ROU都用GC再看
給工廠的GERBER文件中一定要給他ROU
他會特別注意你的橢圓孔
如果你沒附，板子出包，你可是沒地方哭
東西都給他了，他做錯 你還可以坳
CAM 9.1 10.1 ROU我直接導
将.ROU的%前的内容删了，就可以看到了
对于椭圆孔来说是需要.rou文件的，或者在别的层有显著标示，厂家可以根据这些标示加工，如果想直接gerber文件后不管，就需要rou文件。
换用16.6后，还没出过这种类型的文件，原来15.7下，一直是厂家根据rou文件加工，没有出过问题
期待高手能详细解答下，我也遇到过好几次没办法解决呢
