ALLEGRO之简易3D效果

录入:edatop.com     点击:

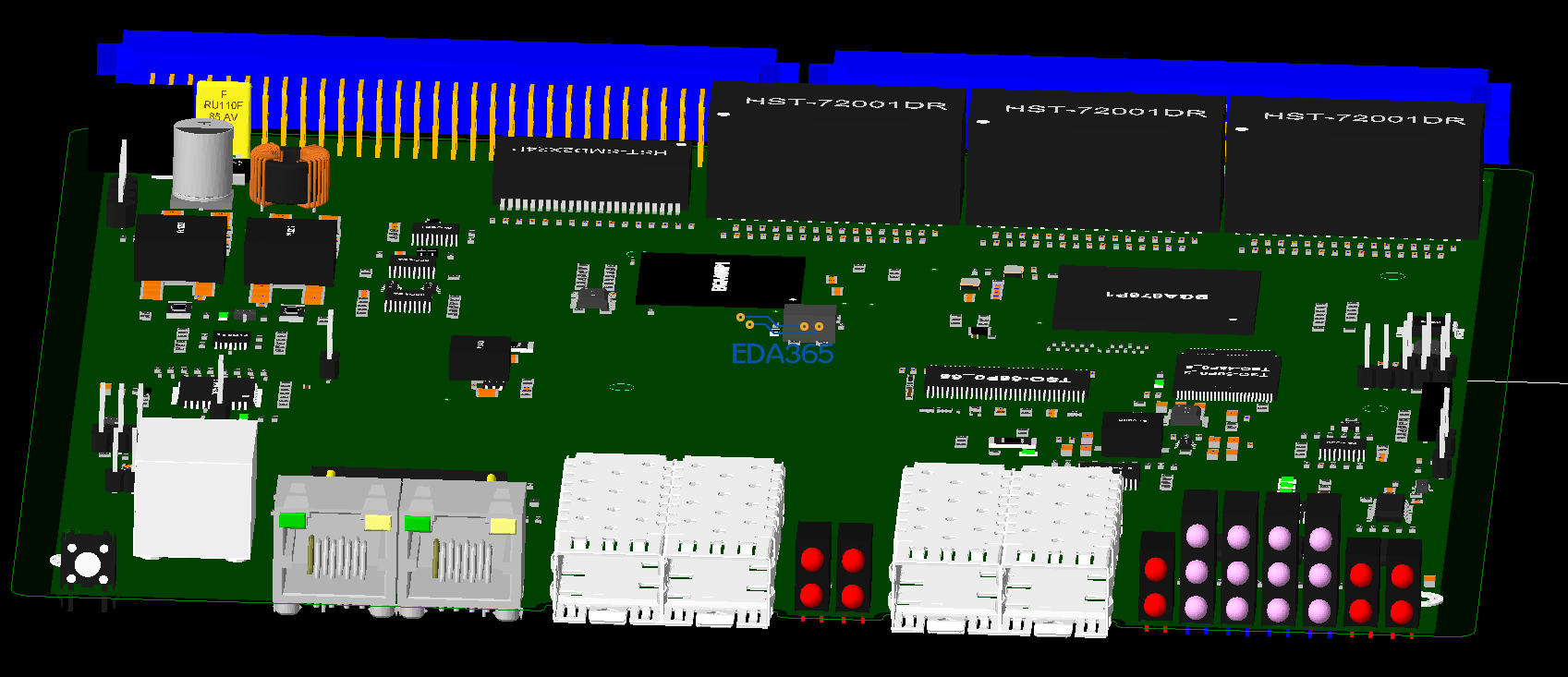

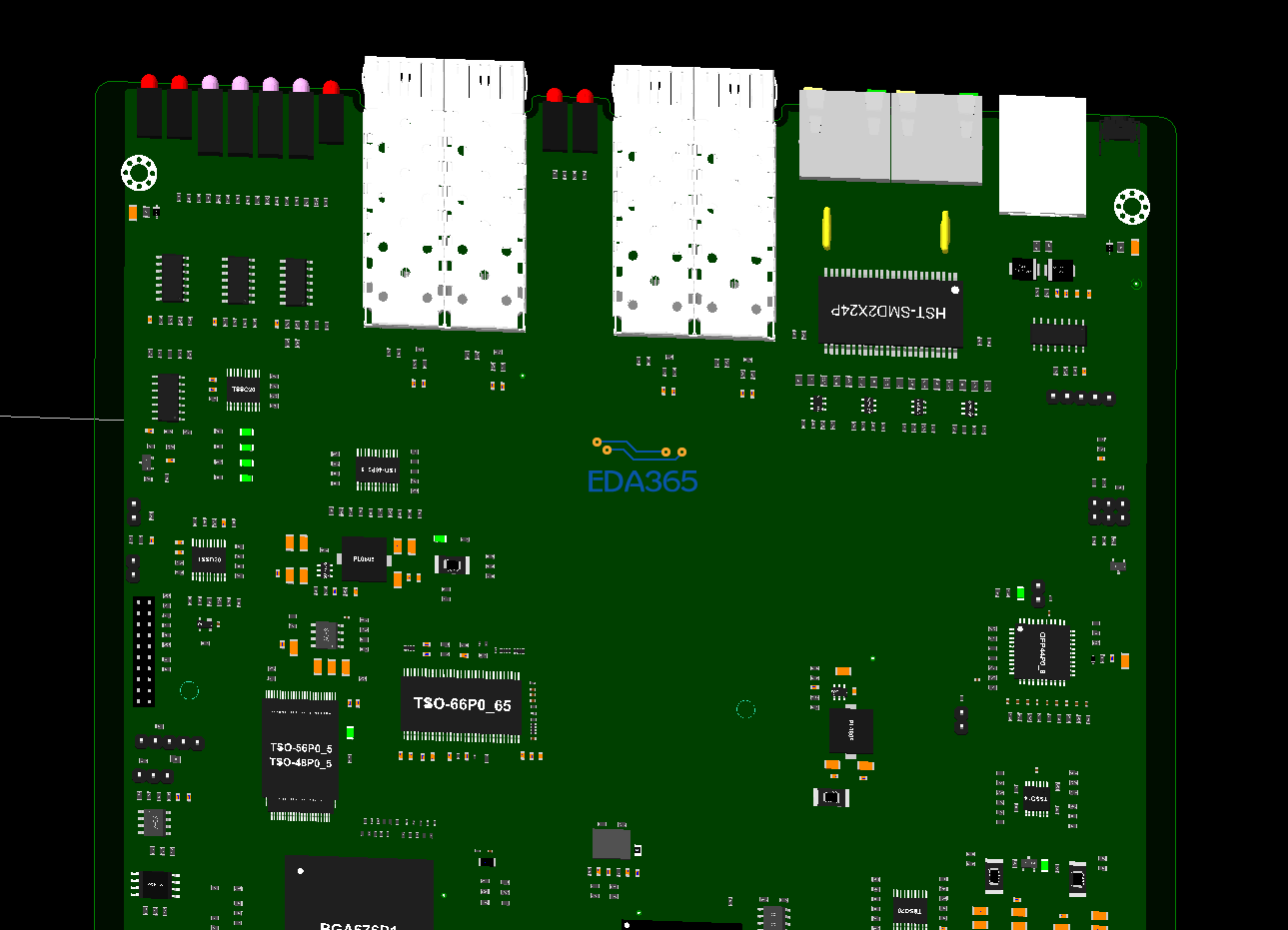

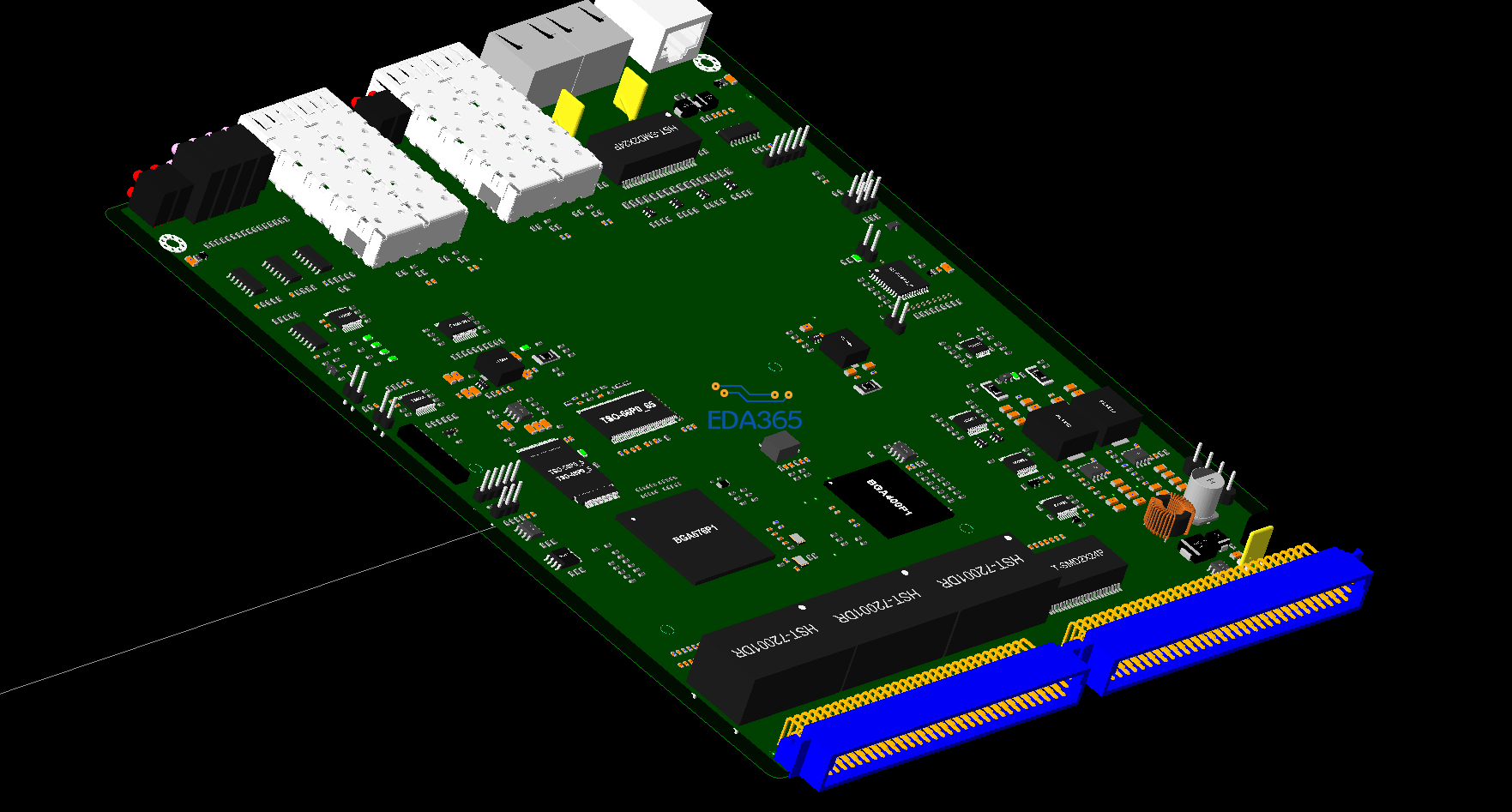

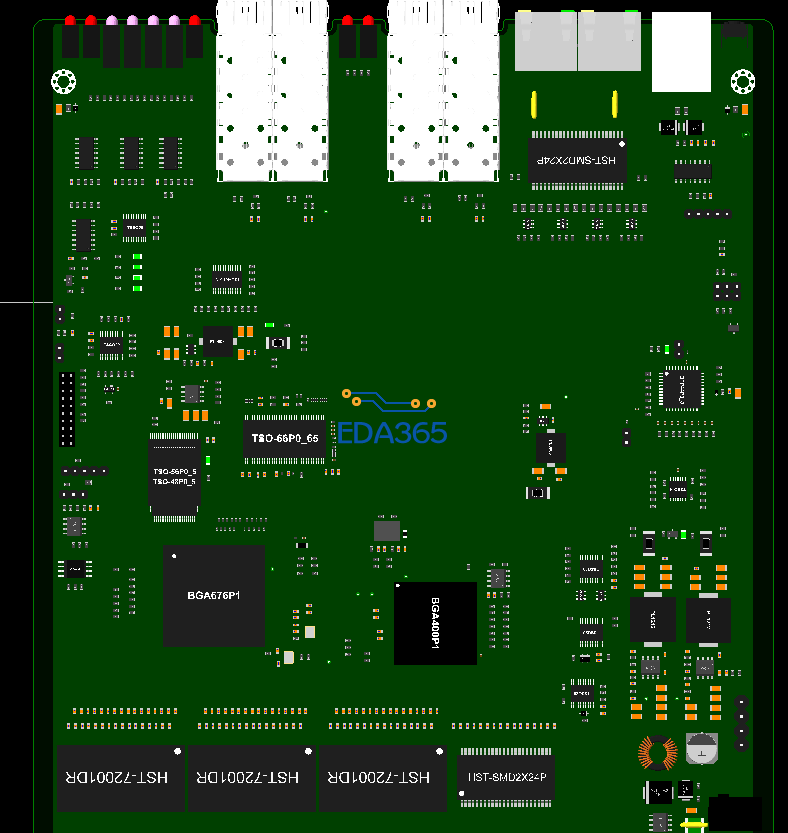

allegro目前版本,虽然支持3D格式有点纠结,但添加了精确定位功能后,3D将不再是是娱乐功能,结构完全可以通过ALLEGRO   导出step后直接定位,效果分享之:
喷子勿扰。
见笑,截图的时候RJ45放反了,改了后懒得再截一次,意思意思而已。






怎么搞的分享下啊?

小编cnbeta上多了吧,这里哪有什么喷子。

还可以了
不过3D结构还是要用专业的结构软件来看

這是使用 step model 支援的效果 , V16.6 S006 以後才能使用

请问step model怎么使用

已经进步了,不过说实话,渲染效果还是差的要命,眼睛看着好累!

必须查,不然更卡。

有试过导出step文件给结构人员使用么?

渲染这一块还不行,作为结构参考完全足够了。

你们结构用什么软件啊?导出的step文件很大吧?

小编,指导一下啊,这种效果怎么做出来的,怎么我点的3D效果和你显示的完全不同,这种是不是所有零件要专门对应的3D模型才能显示的这样完美。是不是得有一个专门的模型库。这效果对于PCB布局的人演示给不懂这行的人看很直观。很有效果。

论坛搜索下,有人发过说明  关键词step  3D什么的都可以

导出的step文件中器件带颜色么?
还有芯片上面的文字怎么做上去的啊?

带颜色的,不过有些软件打开就没有了,因为有些对STEP的支持不是太好。 文字是自己做的,我用犀牛。
