求助： Stencil Design概念与分离的shape symbol问题~
录入：edatop.com 点击：

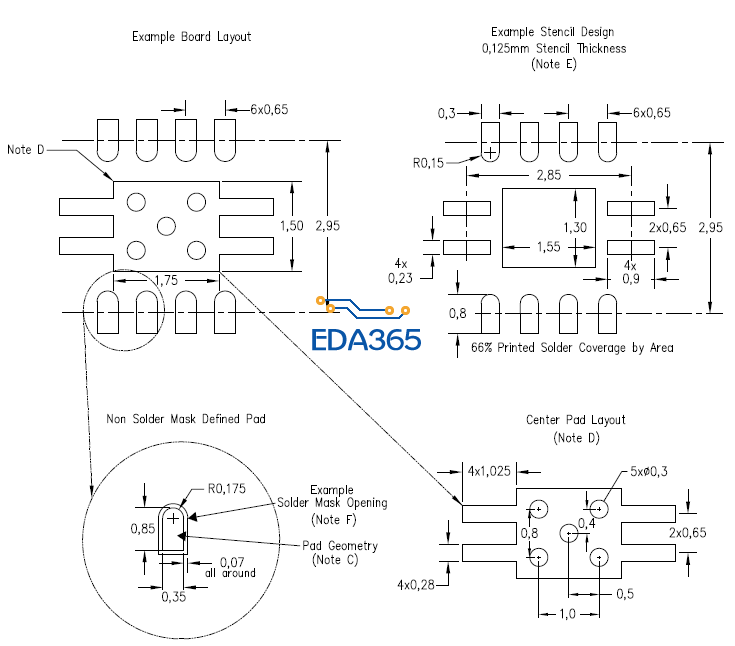

请教大神，我在建立如图所示的封装时，右上的“Example Stencil Design”指的是Soldermask，还是Pastemask呢?
在绘制右上角的shape symbol时，几个矩形shape是分离的，这样保存时会报错“ERROR(SPMHCS-2): Shape symbol cannot have multiple shapes. ”，这个怎么解决呢?
谢谢大神~
在绘制右上角的shape symbol时，几个矩形shape是分离的，这样保存时会报错“ERROR(SPMHCS-2): Shape symbol cannot have multiple shapes. ”，这个怎么解决呢?
谢谢大神~
As your question
右上的“Example Stencil Design”指的是Soldermask，还是Pastemask呢?
==>Pastemask size
在绘制右上角的shape symbol时，几个矩形shape是分离的，
这样保存时会报错“ERROR(SPMHCS-2): Shape symbol cannot have multiple shapes. ”，这个怎么解决呢?
==>在PAD上不做soldermask 跟 pastemask.
==>將分割的mask做在symbol上
多谢咯~
