关于PCB阻抗匹配的问题，快来讨论啊
录入：edatop.com 点击：

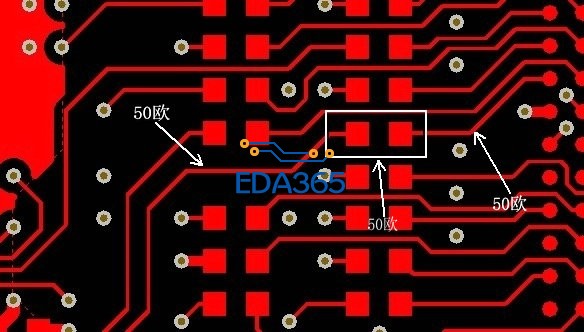

一般来说为了满足阻抗匹配要求，我们会有添加串行匹配电阻的习惯，这样就有了如下所示的一张图：匹配电阻50欧，两端的走线特性阻抗是50欧。问题是这个电阻在这里起到什么作用呢?如果说是使输出芯片输出端阻抗与线路走线阻抗匹配，那么这个电阻为什么不能直接用走线替代呢，因为你电阻的两端都是50欧。总觉得这个电阻应该还有其它作用，到底什么作用呢?请大神赶紧来看看啊，大家热烈讨论！
在一般ＬＡＹＯＵＴ ＧＵＩＤＥ中都会说串行端接的电阻尽量靠近ＳＯＵＲＣＥ端。
ＳＯＵＲＣＥ端的输出阻抗很低，把电阻靠近ＳＯＵＲＣＥ端，并忽略ＳＯＵＲＣＥ的一小段传输线。
得以下公式：ＳＯＵＲＣＥ端的输出阻抗+串在传输线上的电阻＝传输线的特性阻抗
