allegro 如何铺不规则铜！
录入：edatop.com 点击：

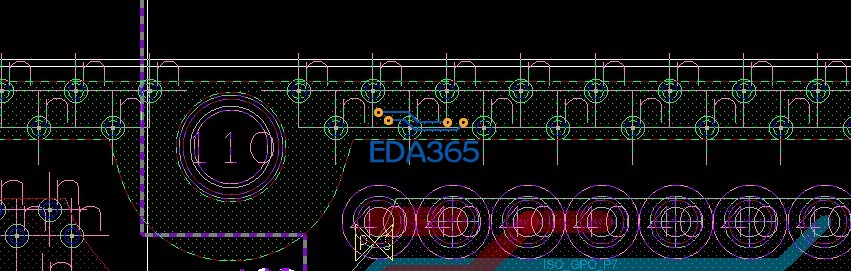

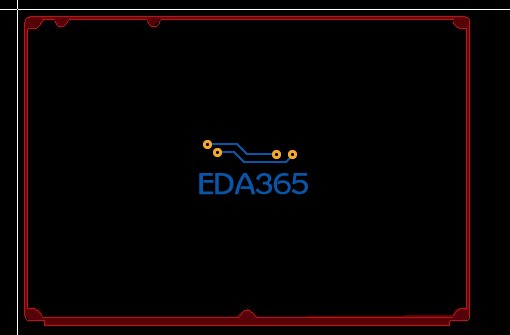

设计中，参考别人的板子。发现板子边框铺的不规则铜。如图；不知道怎么操作的。那个大侠指点一下！谢谢。边框的铜只铺在了top和bottom层！
以小编的图形为例，先画一个规则的长条形Shape，以孔为中心画一个圆形Shape，Merge合并Shape即可。
就是中间那个圆的吗?画一个方形，画一个圆的，两个铜皮合并就OK啦。
谢谢大家的指教！知道方法了。我没有打开铺铜smooth.
用keep routein 和anti etch .在用split plane 创建dynamic shape .注意一定要打开status里的shape smooth .花了好长时间自己都找不出原因。最后还是找高手问出答案的。希望大家不要重复我的错误。
