Allegro中导出Gerber文件，埋孔的钻孔文件在Gerber中显示偏位了，请教这样的Gerber...
录入：edatop.com 点击：
Allegro中导出Gerber文件，埋孔的钻孔文件在Gerber中显示偏位了，请教这样的Gerber文件是否正确?

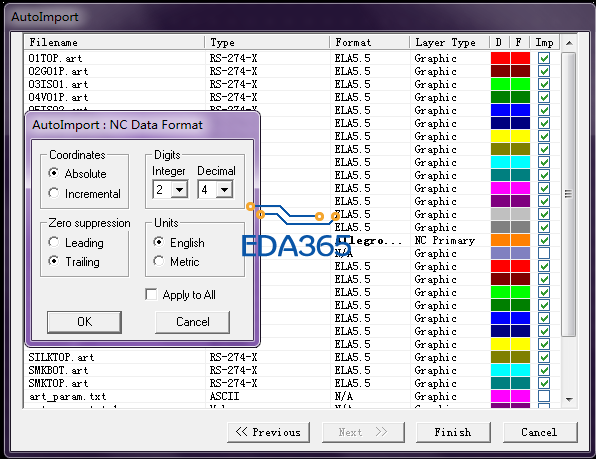

当你用CAM350导入gerber的时候，CAM默认的精度不是双5，如下图！两者改成一致就可以了。希望可以帮到你

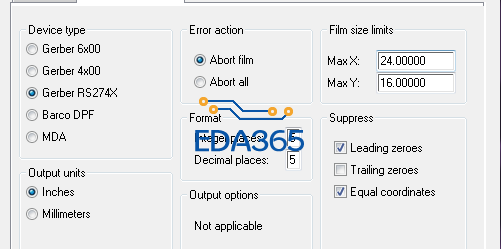

这个是单位精度显示的问题！用CAM导入gerber的时候要保证你出光绘时设置的单位精度和你用cam等工具导gerber的时候的精度一样。你的板子可能是用RS274X出光绘时，精度选的是双5.如图
当你用CAM350导入gerber的时候，CAM默认的精度不是双5，如下图！两者改成一致就可以了。希望可以帮到你

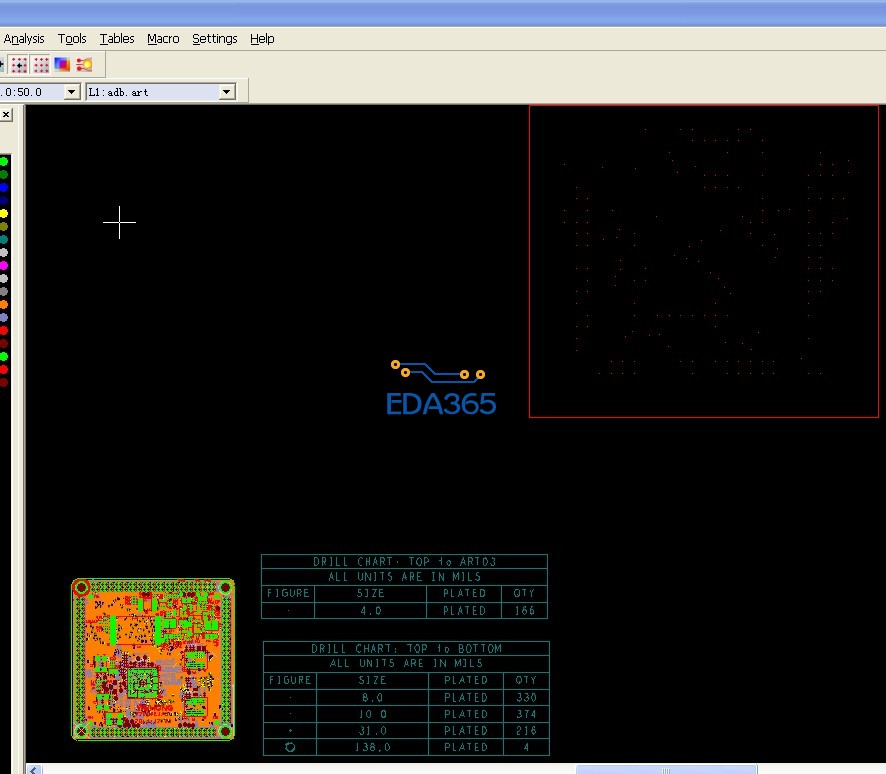

画红色框框的区域就是偏位的埋孔数据钻孔图
你可以重新導入ART檔的時候看一下參數
懂了，谢谢。
