rou文件

出.rou文件后，导入CAM后显示不出来
按照大家提供的方法，删掉%之前的东西后，可以显示
请问提供给板厂的.rou文件，给删除前的还是删除后的
另外，椭圆孔除了要提供.rou文件外，还需要提供什么不?
大家都是怎么处理椭圆孔的?

有關 Router 觀念在此簡單表列說明
1. *.rou 資料並非鑽孔資料 , 也不是 Gerber 資料 , 因此無法在 Gerber 或鑽孔資料來顯示出來
2. *.rou 資料格式一般是使用 Excellon 格式 , 因此若要在 CAM 裡面來讀取時 , 應當由 NC Drill / Mill 這邊來導入.
3. Excellon 格式不像 Gerber RX-274-X 這樣完整 , 因此導入 CAM 時 , 切記不要用 Auto 方式載入 , 這樣常常會造成 Format 的誤判 , 導致比例不正確及偏移現象.
4. Excellon 也有分世代 , 像 Gerber 的 6x00 和 274x 一般 , 有分成 Excellon I , Excellon II 這兩種 , 建議使用 Excellon II 格式 ( 在 Allegro 中為勾選 enhance Excellon format ) , 但 Enahnce excellon format 要有作用還要加勾選 auto tools select 項目.
5. Layout 資料中有 PTH 和 non-PTH 這兩種孔 , 但 NC 資料不存在此觀念 , 因此建議在輸出 NC Drill 或 Route 時 , 加勾選把 PTH 與 NPTH 資料分開的選項 ( Separate file for place / non-plate hole )
6. Router 的資料處理方式和NC Drill 不同  ,   Drill 資料是鑽頭多大 , 所鑽出的孔就有多大.
但 Router 是用銑刀的邊去把槽孔給刨削出來的 , 因此刀具尺寸與走刀路徑有密切關係 , 走刀路徑是依據銑刀的尺寸向內 offset 半支刀具來形成的 , 並不是直接建立在槽孔邊.
因此 Route 資料在建立時 , 只要提供與槽孔的窄邊相等或更小的銑刀就可正常產生出來.
但是一旦產生出來後就不能再修改 , 否則真正形成槽孔的資料會不正確.

请指正 大家都想了解呢

在T01那句话后面加上C0.003即可。
T01C0.003

C0.003的含义是铣刀的尺寸为0.003英寸，即3mil的刀头。
这个设置并不影响工厂加工，仅仅为CAM显示不出现错误。
这个数值越大，CAM显示的椭圆孔就越粗。

删除后的
.rou就够了

注意rou文件的单位和精度必须与gerber一致，否则出错。

打擾了@@
我的檔案名稱
C8051F91_7.rou
我要怎麼修改才能顯示?

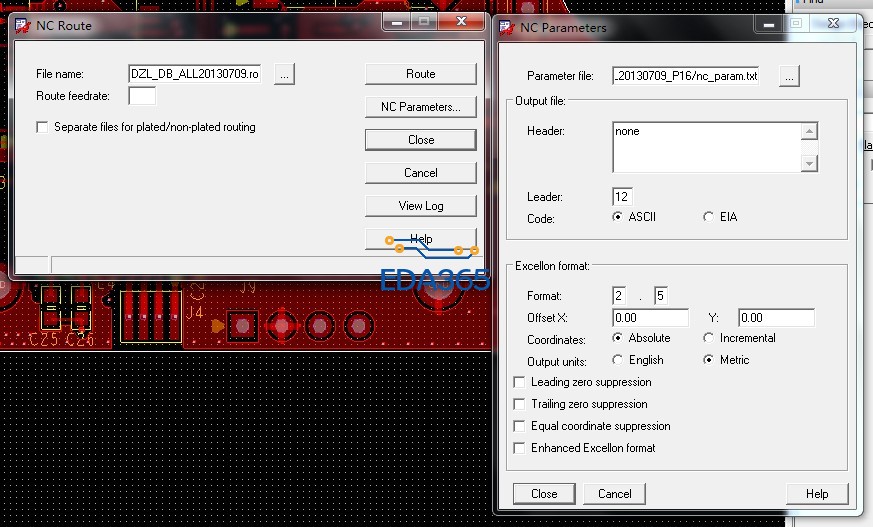

请问rou文件的单位和精度在哪里设置? 谢谢

打开后删除%之前的内容

大大T^T
我是出現附圖這樣....點解?

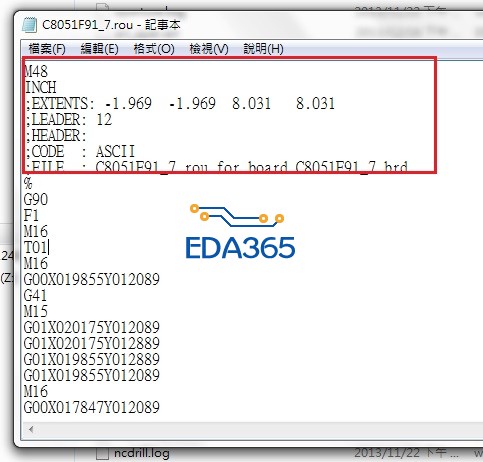

用文本打开。rou文件，删掉%前的保存退出

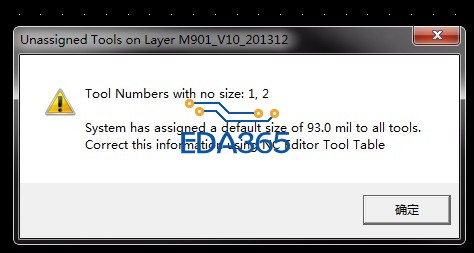

为什么我把%前面的内容删掉后还是出现提示呢，如下图，请问这又是哪里出错了呢

不影响，确定就行

大大

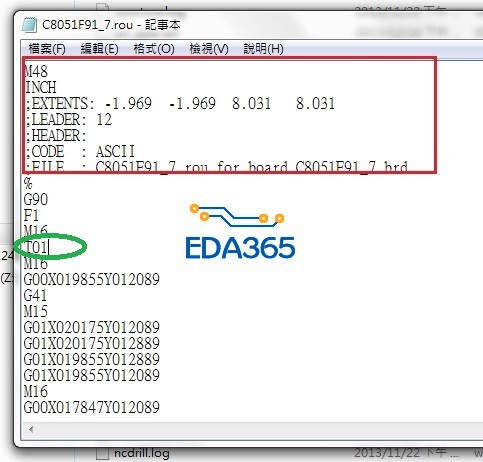

請問是附圖中的框起都刪除嗎?
%要留著?
還是?

框起的都刪除

请问 我在没有加上C0.003的情况下
有时rou导进去看上去会失真 有时形状都不是椭圆了
是不是没加铣刀尺寸的原因
如果没加的话 他默认的是多大的
