差分线过孔所有层挖空作用。

录入:edatop.com     点击:

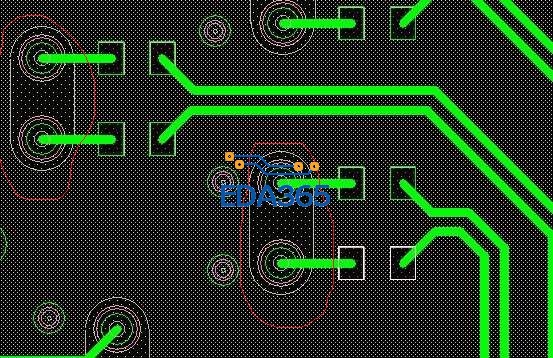

如图红色部分挖空的具体作用是什么?本人只知道可以防止其它走线穿过,不清楚还有其它原因没?


这个高速线挖反焊盘处理,注意一般只有高速信号才这样处理,
仿真会给VIA建模,算出VIA大小,间距,反焊盘大小等参数..
这样做的目的是为了阻抗连续性~

差分信号吧,哥哥

差分线要尽可能互相靠近,必须不可以在两条线中间包地啊

必须不可以在两条线中间包地啊,这个怎么理解?地不是可以提供回流路径吗?

同问

差分线互为回路

这只是shape的显示问题,shape--global dynamic shape parameters--void controls--create pin void  in-line就是你所看到的显示。
