求助：为什么底层元器件序号显示在顶层

最近做了块板子，调元器件序号的时候，发现底层的元器件序号无法显示

，最后发现得打开顶层元器件显示，才能显示底层的元器件序号silkscreen ref是正常的，assembly ref显示不正常，底层元器件的assembly ref确实镜像了，但是还是在顶层显示。

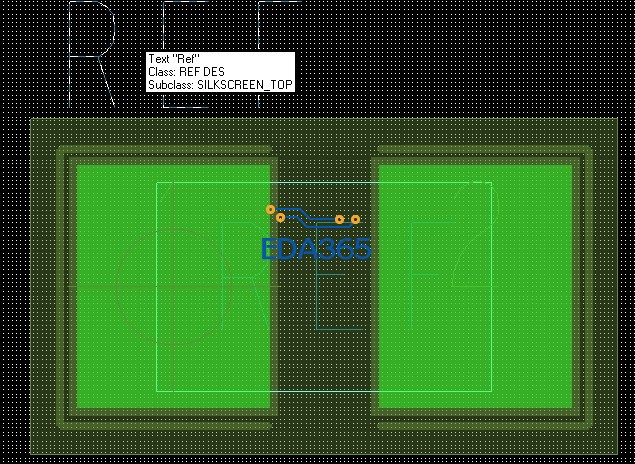

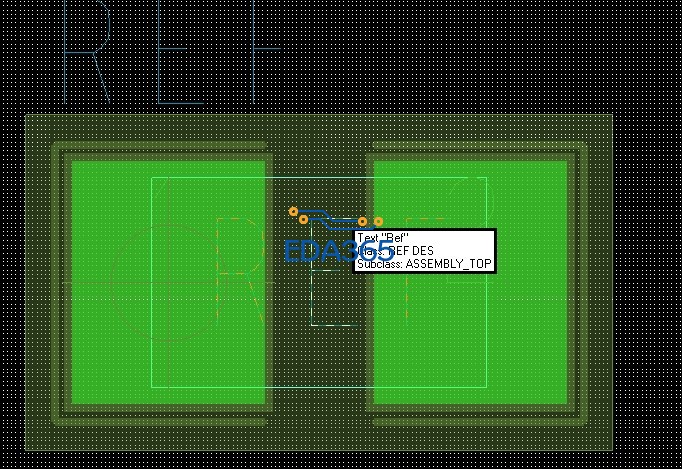

，其中一个元器件封装如图所示：

另外在把元器件镜像到底层的时候，难道元器件的序号没有跟着一起镜像到底层吗?

可能是你们做封装的时候丝印不是放在SILK-TOP层

确实是放到了SLK-TOP层的，难道封装要在TOP和BOTTOM层都加上REF吗?

做封装的时候是要在TOP或者BOTTOM层加上REF的

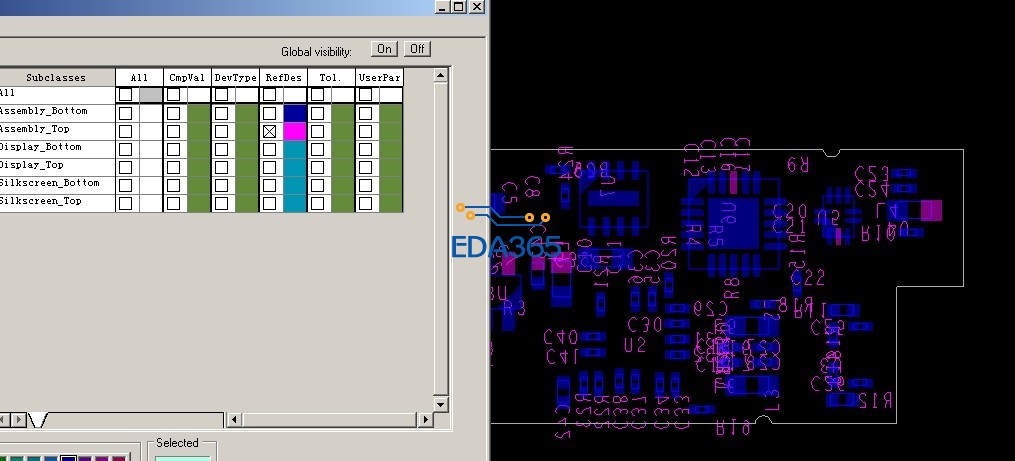

可是我打开顶层序号显示的时候，底层的序号也显示了，这样不就重复了?

板子打个包，发出来看看。

经验证，我另外再放一个没有电气连接的封装到PCB上，这个封装在底层能显示底层序号，为为什么这样子，为什么这样子，为什么这样子，为什么这样子，为什么这样子，为什么这样子，到现在都没找到解决办法，求指导！

之前没有细看，你上图的元件为什么你的封装会有两个REF，应该就只有一个而以啊，是放在SLK-TOP层。要打开位号显示的时候是打开Components-SLK顶层或底层。

直接用change功能把文字change到丝印层去就行了

我最后也是这么解决的，但是没有发现造成这个的原因，始终觉得不是这么回事。

一个是装配层，一个是丝印层。

问题解决了没

你可以用个空板子导入一下网表看看，如果还是有这个问题，那可能就是原理图上的问题了，或者看一下同样的一个封装在不同的PCB是否也存在这样的问题，如果都没问题那就是误操作了，更新一下器件就行了

我也碰到了  我更改低层字体大小的时候，全部自动删除，之后要重新做丝印层 ，而顶层字符却没有这个现象
