assigned shapes 是什么意思？如何处理
录入：edatop.com 点击：

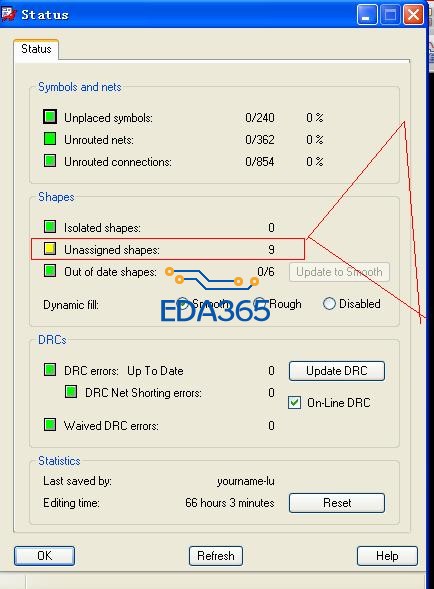

如图所示 ，请问 assigned shapes 是什么意思?如何处理
没有赋予网络的铜皮， 赋予对应网络就OK了
没网络的SHAPE
存在9块没有赋值属性的铜皮
哦， 但我 也没有发现 没有 检查出 没有连接的网络，
如果铜皮没有 连网络，不应该是孤岛吗 ?
你可以点前面那个黄色的框,就会出现坐标,如果还看不到就打开shape boundry,可能有一些很小的shape没有赋予net，看不到。
还可能是有些封装里带的
