为什么这网络的鼠线这样显示？别网络能正常显示
录入：edatop.com 点击：
为什么这鼠线显示正方形而不是直线连接?谢谢
给网络赋一个Voltage属性就行！
Power Net
具体怎么弄呢，生手多多请教哈，谢谢
edit propriety 选中网络添加Voltage属性

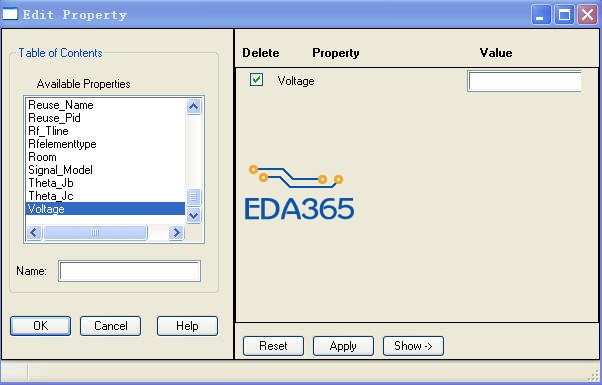

还是不行呢，是如下图这样么?
設DC NET ;

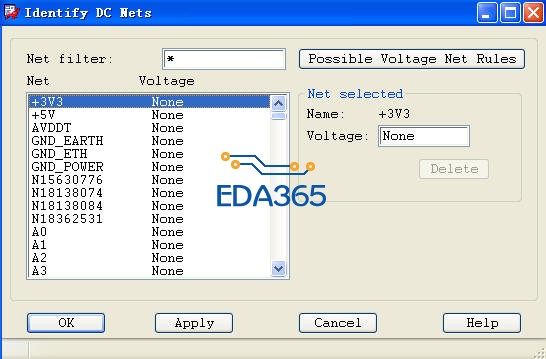

Logic\Indentify DC NETS , 將你要的 NET , 一般是電源 給他指定電壓,如 5V 就打 5 , 12v 打 12 ,就會是 框框加裡面X 的那種, 反之刪除就回到直線方式.
我看了下，这里没有填你说的电压值啊，但还是一样哦

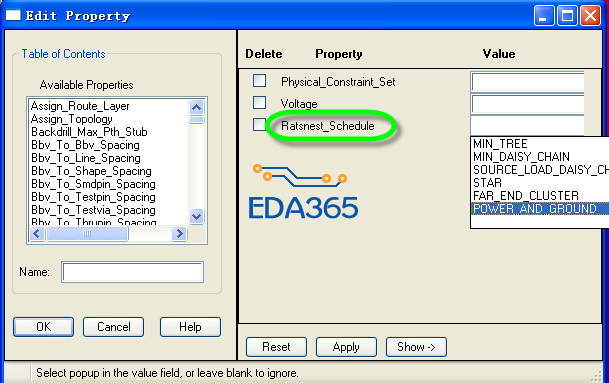

把网络属性中的飞线模式改一下（非power_and_gound）
楼上正解
Voltage方框里填入数字就好了，如+3V3就输入3.3，OK
谢谢，正解。果然是在这里设置。
乐于分享 共同进步
学习一下
是给电源和地网络附加的特性
