求助~各位专家allegro15.5出Gerber成这样怎么办

录入:edatop.com     点击:
之前一直用15.5好好的,出Gerber也没问题,这次出完是这样的,一点头绪都没有呢,大家给找找问题
下面图里有布线、丝印都变成一坨了

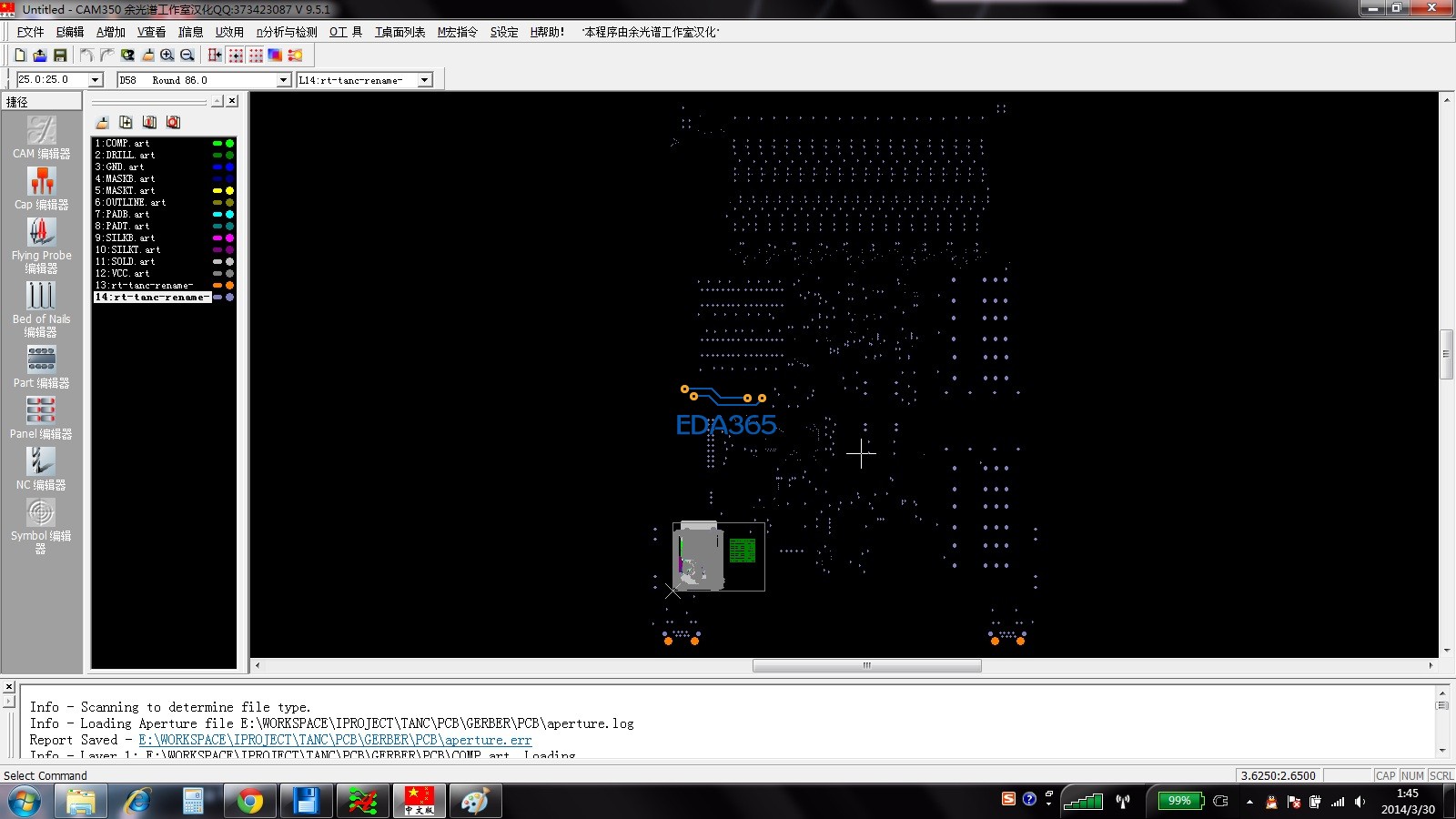

350全局

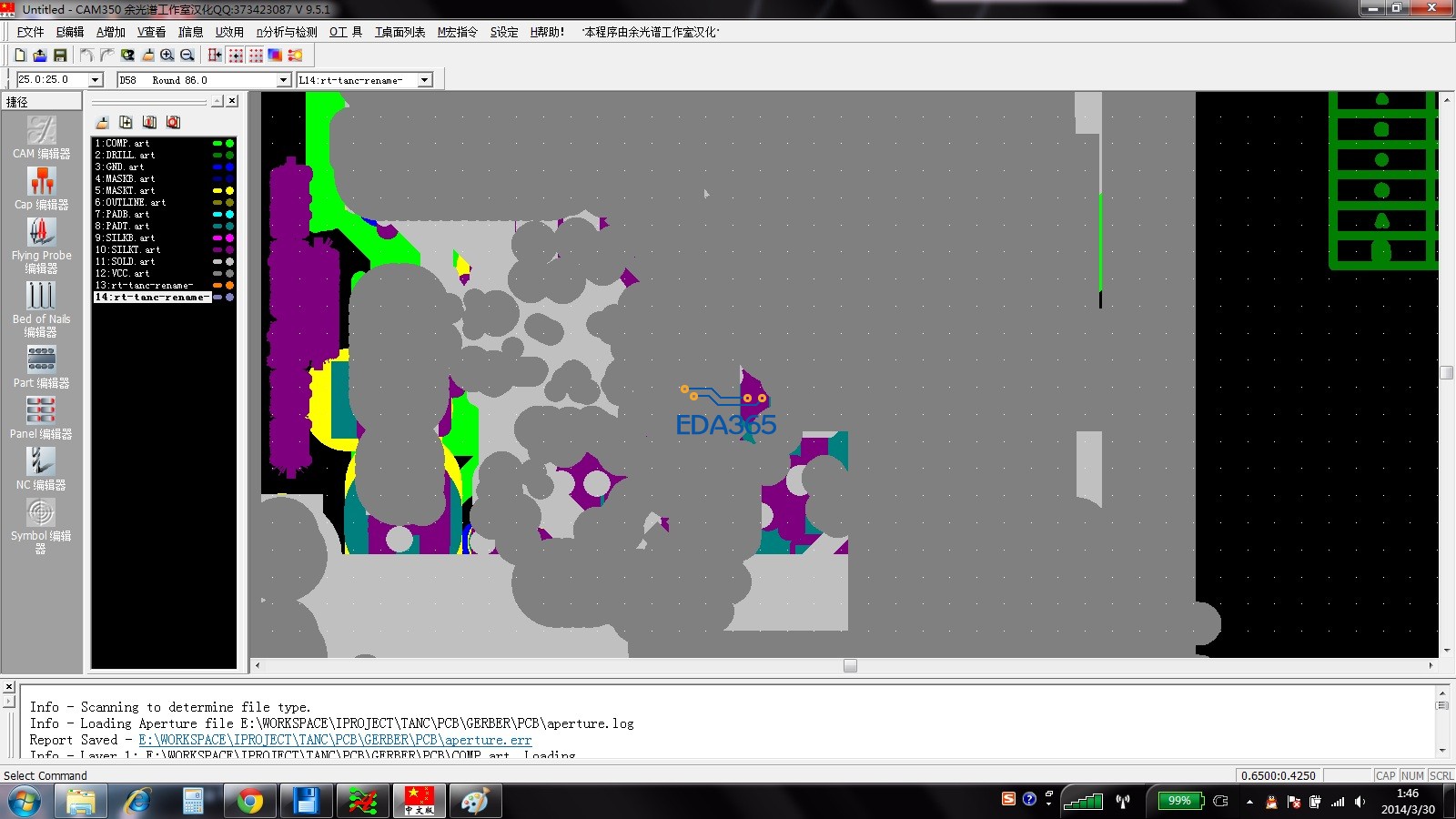

看看这一坨


brd文件


你IMPORT时GERBER格式没有选对。要同你ALLEGRO中设置的格式一样才行。例如2:5 等。另外是公制还是英制,前导零或后导零都会影响你GERBER导入CAM350后不对。

你的线宽不对,输出geber时候有个默认0线宽,你肯定没设好。
输出一般只要层对,单位没错,0线宽对,基本不会出问题,还有就是导入你看看有没有问题。

谢谢您的帮助,您说的设置0线宽是哪个,是在artwork里面设置么,您再帮忙看看

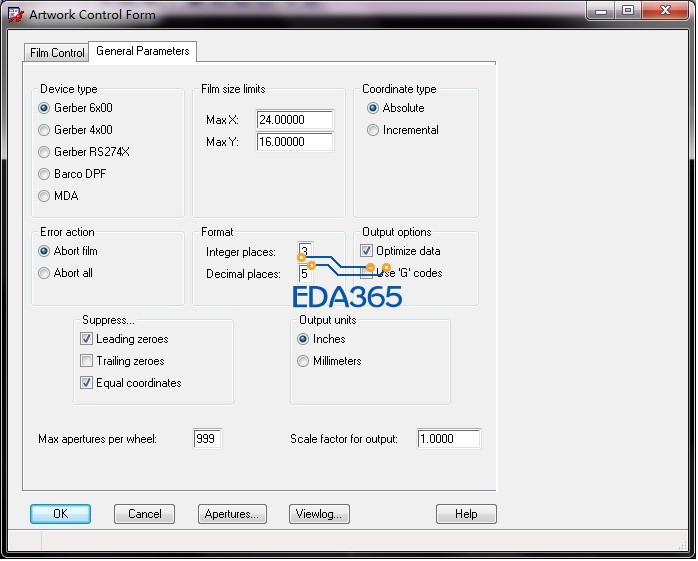

设置1


设置2


看你截图右边那个 undefined line width  设置6mil是对的又,如果每一层都是6那就没问题 这个。我以前这个设置错了跟你这个结果差不多,所以还以为是这个错了呢。  你出GERBER的格式我没用过,试试RS274X,貌似大多人都用这个

谢谢您的提示,昨天使用cam350 10.5版本打开一切正常,但是9.5的就有问题,原来的一直都很好用的,也是了原来话的图,也好用,就是这个图不知道犯什么病了。
不过按照您说的方法,使用274出Gerber,在两个版本的cam350中都显示正常,可以投板了,再次感谢您

请问 你的单板是真flash的 还是假flash的 感觉给的截图好像是格式没选对

谢谢您的回复,您说的是风热焊盘么,我用的是全连接那种,15.5是可以不用flash焊盘的,16.0以后好像是必须的,不太清楚

好像是你里面有一个参数设计有问题,精度。
所以DRILL层,才会放大

好像是比例参数没设对!
