问个工艺问题，为何BGA走线4mil间距4mil规则设置的走线在cam350里头间距只有3.8？

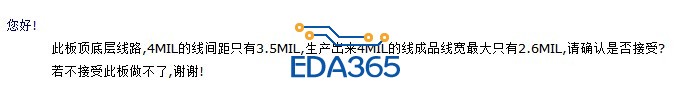

求教各位大侠一个工艺问题，为何BGA走线4mil间距4mil规则设置的走线在cam350里头间距测量只有3.5mil，因为生产蚀刻线路会变小，所以一般厂家都会做一定的补偿，这样间距就达不到工艺要求了， 成品线宽就不是我们设计的4mil了?是这样子的吗?为什么cam350里头的线间距会变成3.5mil而不是板子文件设置的4mil呢?

应该不会出现这种问题吧。

我做了这么多板子也是第一次听说有这样的问题，一线厂家居然问这种问题 狂汗

如图所示 很奇怪

这是CAM350量出来的数据

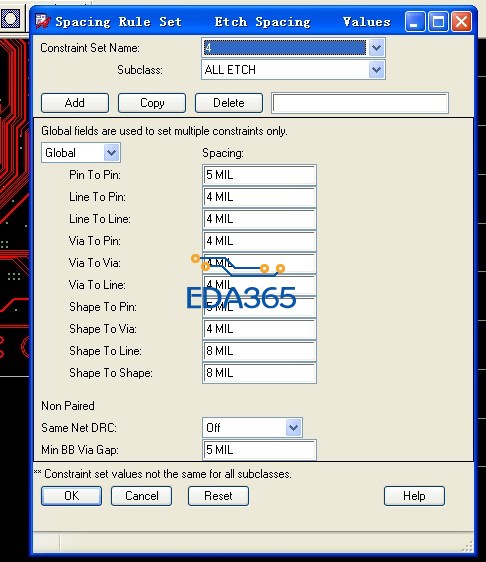

这是我设置的规则

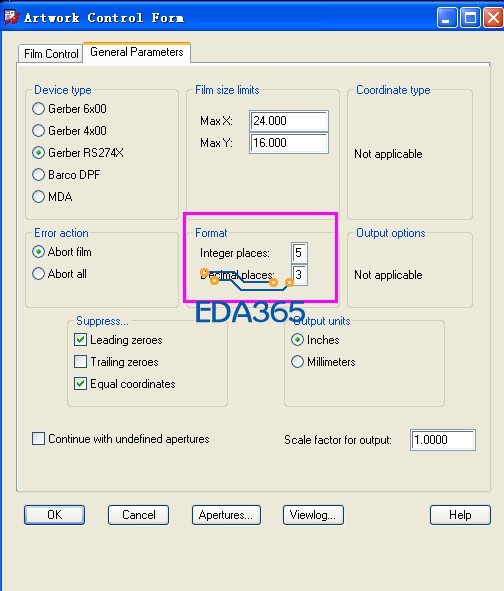

出gerber的参数选择format：2  4还是3 5?

同意楼上，感觉是出光绘时精度和单位设置出问题了。

额 我一般出光绘文件 都按默认的精度 2 3

默认

你们出光绘文件都有设置这个精度吗  我一般都按默认的2 3精度出的图 这么多板子没有说有问题的啊

我按默认的3 5出的 ，那我改成 2- 4 试试

1

改为3 5试试，不要改为5 3了。
之前出过用过2 4，用cam看出过问题。

一直都是用3-5出的 搞不懂为什么  最后只能是 回来调线 知道gerber 不报drc 第一次遇到这么无语的问题

是不是你设置的公差也有问题呢? 一般设置都是按照 线路 3:5 钻孔 2:4 来的；或者全部都是3:5； 这个好像是CAM350软件调入的时候的默认设置有关系的；否则很容易出错的。

应该是有两个地方需要注意的：
1.单位问题。设计文件本身的单位最好和光绘文件的单位一致，否则单位转换可能引起精度的丢失。
2.精度问题。设计文件本身的精度一定要小于光绘文件的精度，否则设计文件的精度会丢失。

1、 这板子不存在单位切换问题，板子用mil，光绘文件也用mil
2、这板子的精度也没问题，钻孔默认2-3，光绘默认3-5，都属于高精度的，我也试了一下2-4的，精度比较低，很容易出问题。
我最纳闷的是命名设计里头4-4的规则，到了cam350里头检查线间距的时候出现小于3.2的drc，第一次遇到过这种问题，没找到原因，只能调整设计走线消除drc。

出光绘文件除了很多了，都是按2-3 3-5默认设置的高精度出的图，从来没遇到过这种问题，估计是这板子是其它的大板子，改版存在一些隐性的东西，产生的奇怪问题吧
