第一次布DDR2，给点意见。
录入：edatop.com 点击：
第一次布DDR2，FPGA + 一片RAM，
我先走通了地址线，请问下面这样可以不?像个老手画的吗?
应该怎么改进?
另外CKE有个电阻，这在约束管理器中怎么设置?

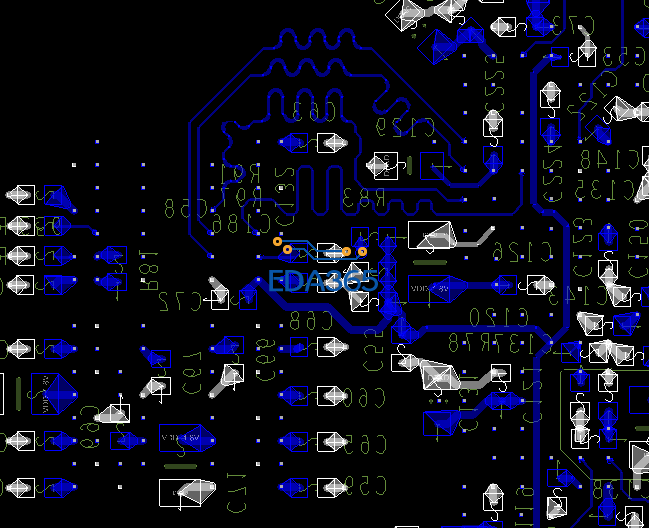

S1层：

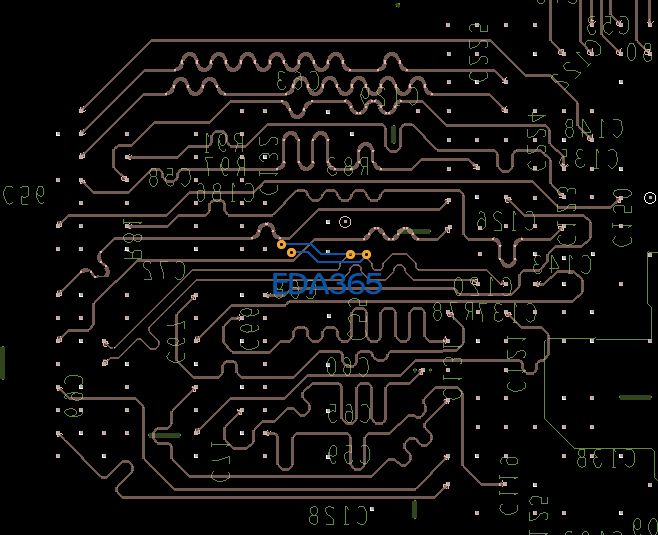

TOP层：
我先走通了地址线，请问下面这样可以不?像个老手画的吗?
应该怎么改进?
另外CKE有个电阻，这在约束管理器中怎么设置?
S1层：
TOP层：
如果是DDR2应该有一对差分时钟线呀！怎么没看出来在哪呢?
是啊！会有一对差分！应该他是没设置吧！ 还有就是 看你这个绕波形 你没把最长线缩短！

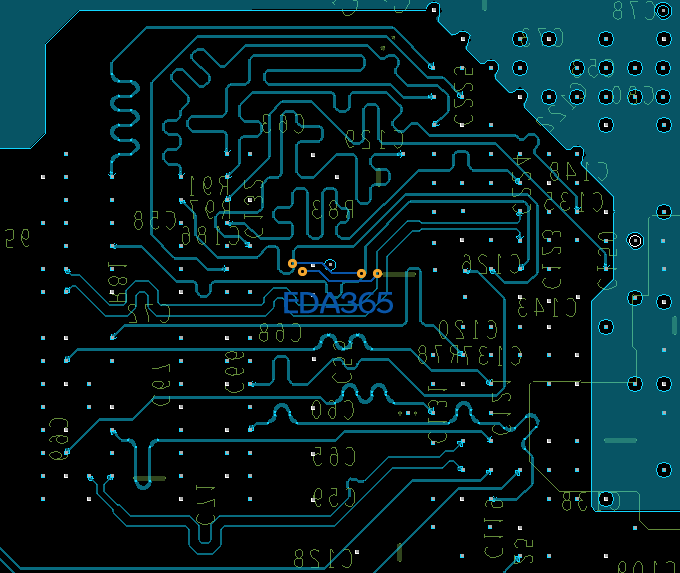

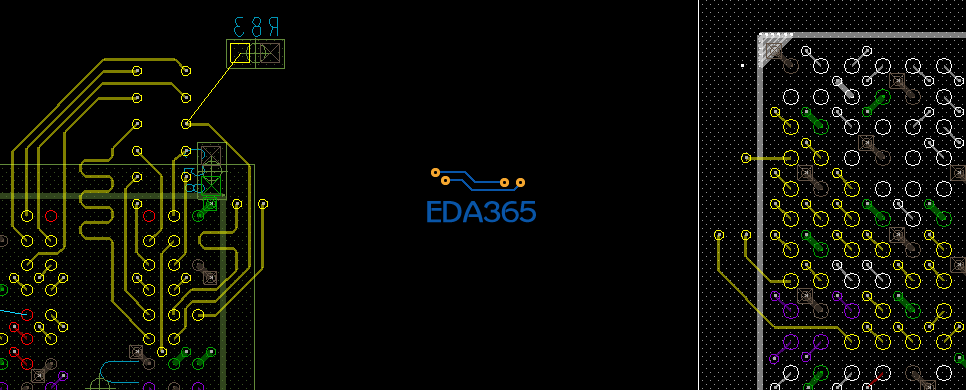

嗯，我重新绕了一下，看看这次怎么样呢?
在做板时，需要做阻抗吗?单端50，差分100?
