打并排过孔问题
不理解楼上的意思,孔怎么可以这样打!

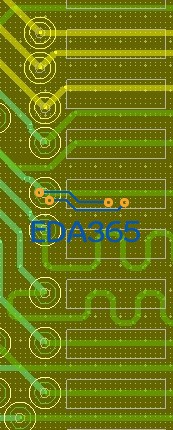

前辈,第一个图这样打是有问题的,影响信号参考平面回路,但是第二个图怎么没有问题?
别人是负片显示,你是正片
1. 两个图观察的层不一样而已,只有有孔打过,不是GND 或PWR 的网络,在内层都会产生避让!
2. 避让的间距可以设置的,但不能过小,防止加工工艺过高
我这是在GND层看的,我设置的是正片,我设置成负片就可以了,一般我画板子的时候都设置成正片,没想到会影响到信号的参考平面不连续,(排孔间没有铜皮) ,前辈,设置成负片时,有什么注意的地方没?
你没有做热风和隔离焊盘的话,就不要用负片了,不然你欲哭无泪。

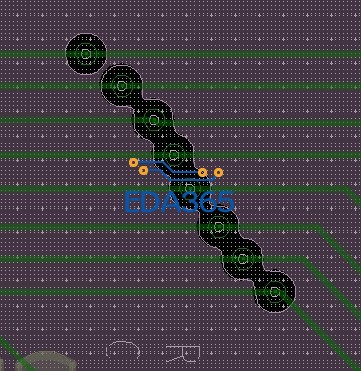

第二个图应该只是显示问题,你没有更新铜皮,或者是负片,图中前4个过孔那么近,地层绝对是断开的,然后中间和最底下也各有一个断开的,中间几个过孔中间走线的地方,将来地层肯定是连接正常的,所以第二个图片肯定也是有问题的。
感觉你也没有必要纠结,因为两个图都是有问题的。明知道不对,就把你的过孔水平拉远些,保证回流就行了。
你这样对信号不好!自动避铜了!

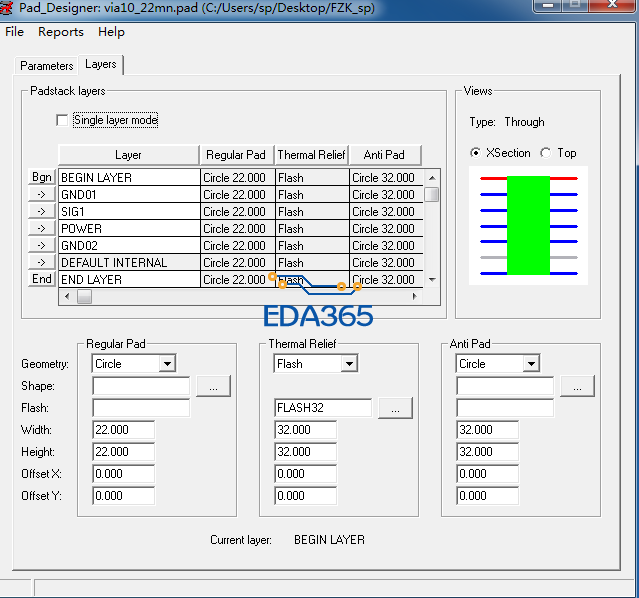

恩,是的前辈,小弟还有一个过孔问题,我创建的过孔焊盘如图1,flash焊盘如图2,加入到电路板里的如图3 ,但是为什么不显示热风焊盘呢? 哪里设置错了吗?

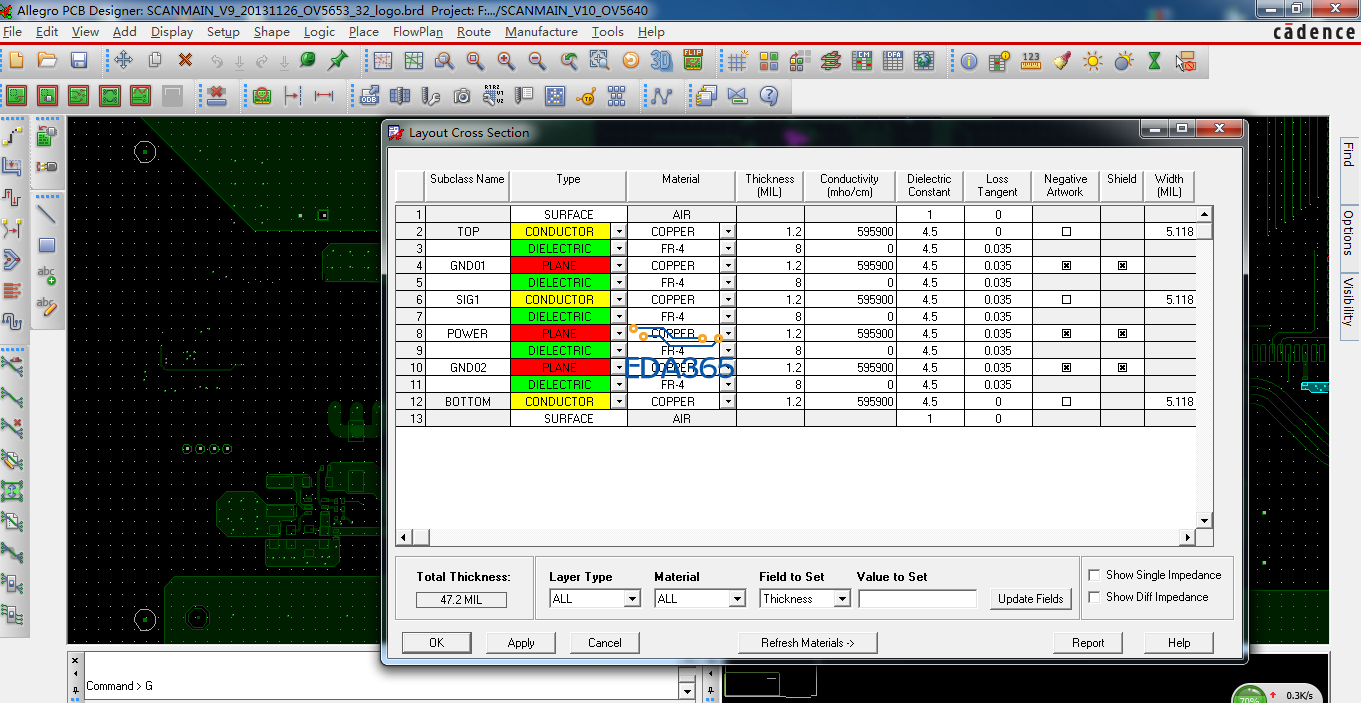

是的,但是我设置成gnd power层为负片不就行了吗?负片孔和孔之间是留有空隙的呀?第一个图是把所有层设置成了正片,不知道,我的做法对不对
孔这样打是有问题的,可以错开分两排打孔,这样的参考平面比较完整;

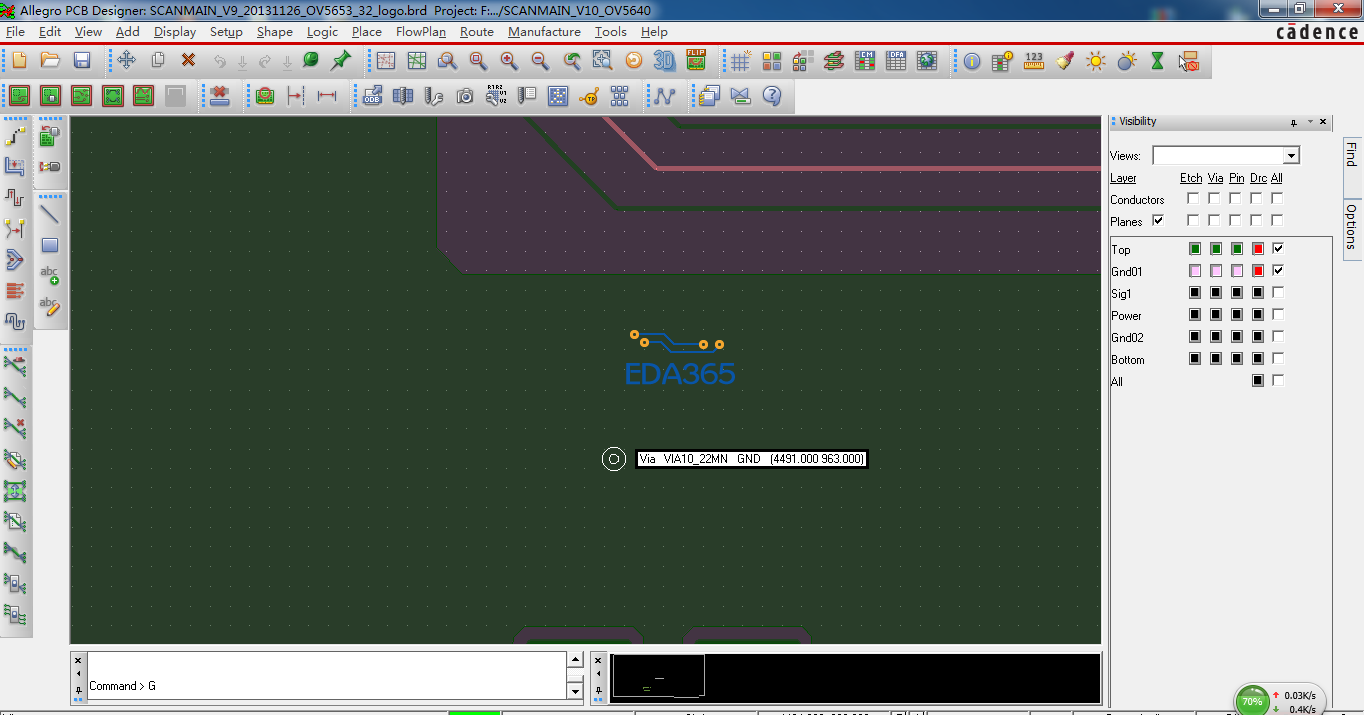

恩,是的 谢谢啊 帮我看一下 热风焊盘这块我设置的对吗?前辈
个人感觉你可以把约束——shape与via/pin间距修改下试试,仅供参考哈!
嗯嗯 ,是的
