allegro 如果没有xnet 是不是无法等长呢?
录入:edatop.com 点击:

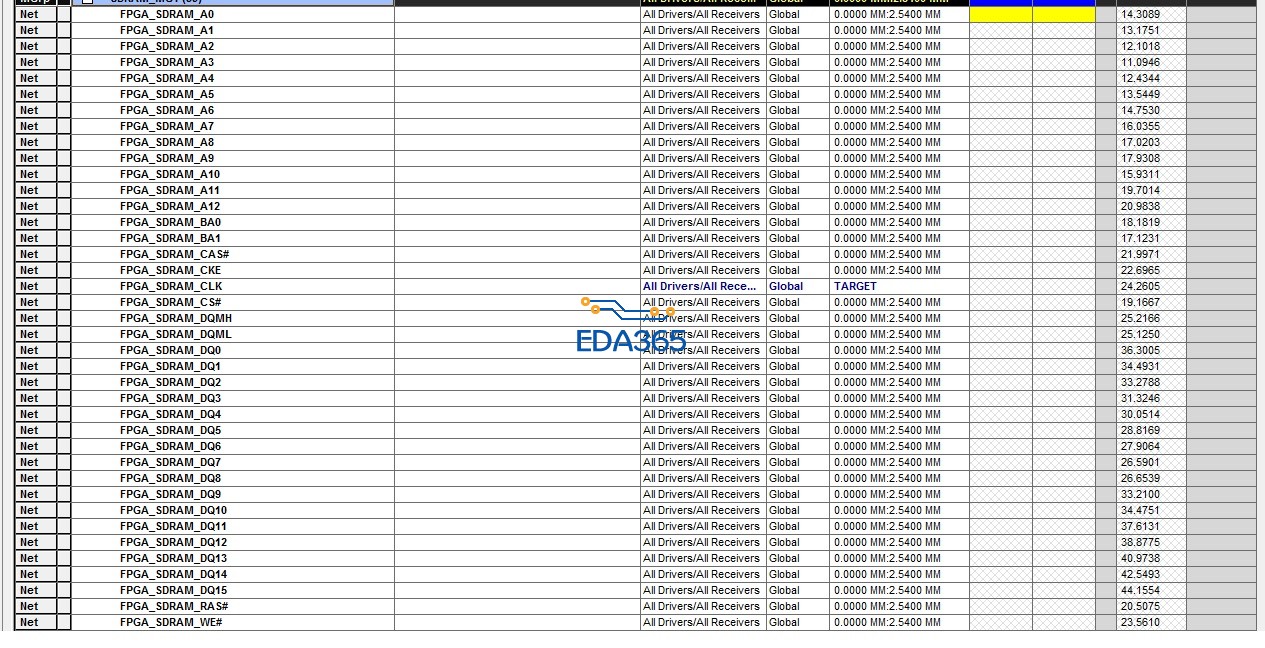

如图,我的网络就是一个IC到SDRAM,中间没有排阻
以前有排阻的时候,设置完模型就有xnet了。
现在没有排阻,没法弄xnet了,只有net
但是貌似我设置完等长依然不起作用啊!
以前有排阻的时候,设置完模型就有xnet了。
现在没有排阻,没法弄xnet了,只有net
但是貌似我设置完等长依然不起作用啊!
和这个没关系,这种等长方式不是用net或者Xnet定义,而是pinpair,必须对每一个网络创建一个pinpai,然后再由这些pinpair构成一个matchgroup,就可以了。
谢谢,需要一个个手动创建pin pair?
可以利用SIG 建立一个,然后约束赋予给组内其他对象即可自动生成全部 论坛内有 自动建立的skill还 自己搜索下
pinpairsetup.ile
这个吗?论坛上的无法调用啊
能具体说说怎么不起作用了么?即便不设置pinpair ,只对net设置matchgroup,也会起作用啊,如果net直接从ic连到sdram,根本就没必要设置pinpair了
