如何做出这种结构的过孔?

录入:edatop.com     点击:

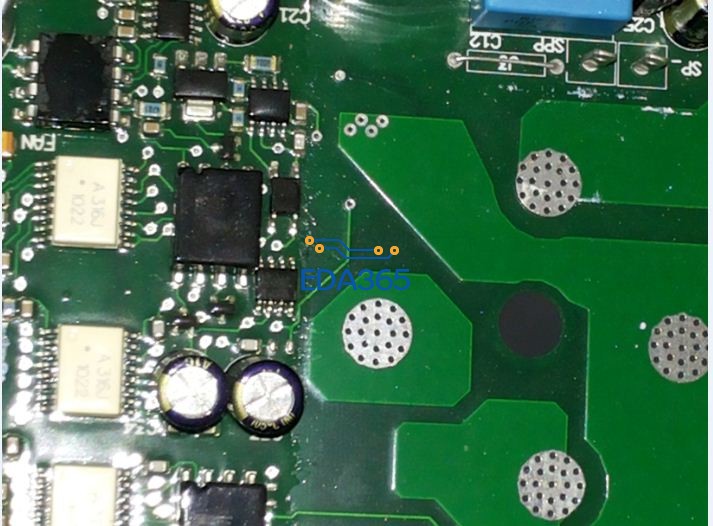

如图所示,焊盘中间全部打消过孔,而不是一个过孔,这种图该如何做?



;P;P;P;P

這不是一個  Via padstack , 這是一個零件  , 而這個零件上面是有放許多的 Via padstack ( 應該是使用機構件的模式 )

?

兄台,请问有什么好笑的?想必知道吧
