大家知道如何整体实现镜像吗

录入:edatop.com     点击:

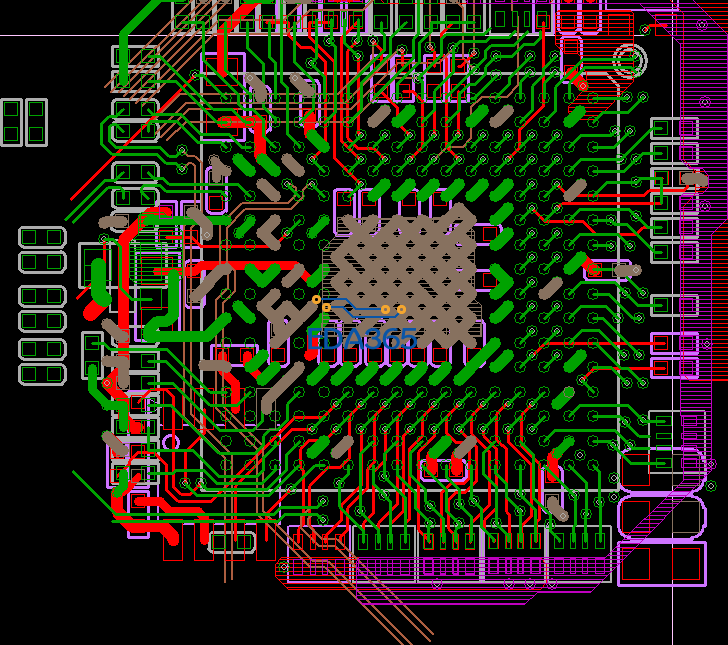

这是一个bga,出好线的在正面,现在这颗bga 要放背面去;大家知道如何整体实现镜像吗?(先零件镜像,再走线换层,镜像这种方法就不需要了)


估计软件还没有到这么智能的程度!小编也不要钻这个牛角尖了!

不过好像是有这个skill 的,一步到位,跟我们单纯零件镜像一样!

使用module方式。
切换到placement edit状态下,建立一个module,然后apply这个module时候可以选择mirror到背面,bga和走线同时~

正解  楼上的 顶 啊 !

可以实现,进入skill模式,然后输入相关代码就搞定了,可以自由选择要镜像的走线、过孔、铜箔和元件。
次方法的镜像原则是:mirror规则是走线会mirror到对应的层面,如TOP与bottom层对应,第三层与倒数第三层对应、、、以此类推。所选走线、过孔、铜箔和元件将以0 0坐标为中心左右翻转和mirror,如原先在0 5000的位置,那么此时将翻转到0 -5000处,因此尽量将走线和过孔放到离原点比较近的地方,或者把设计区域扩大些

学习一下

看了这么多回复,还没学会;找不着操作命令,哪位可以耐心的教下吗

不用skill 也是可以实现的。
器件 VIA 铜箔分批mirror 过去就可。
也可以使用skill  也可以使用placement edit
以上三个方法均可。

我想学习下使用placement edit 方法,那位可以教下具体的操作吗?(我只知道这个下面复用模块的操作)这是俺的qq 651603099;求教了

参考
http://www.eda365.com/forum.php? ... t=place%2Breplicate

这只是模块复用,我要的是整体镜像到另外一面去!

套用module的时候有选项mirror。

mirror ,我看到了,但好像就是不行,不知哪里出问题了;不过还是非常感谢您的解答

不用放置module的时候mirror,放置之后再执行mirror命令 在find里选group就能整个mirror了。
