请教orcad cis 的 link database part的作用

录入:edatop.com     点击:

请教大家2个有关cis的问题:
       1 . 1orcad cis已经都配置好,数据库都使用正常。不明白 link database part的作用。选取一个元件后,右键-> link database part,弹出link 打吧色part界面,如下图,然后什么也干不了啊,只能看看,看看可以用view database part命令。



       2. 如果我的原理图要一个新器件,我先place->part,修改value,然后 选中->edit->derive database part 把他加入数据库,然后删除那个part后再从cis中选取放置刚才derive 的那个原件,太麻烦。有没有简单的方法?

声明:我是小白,我的理解是
1. link database part是重新链接,当需要修改或者是新原件时这样用,如果是已经链接过了,会重新链接;
如果不对,请大婶指正。
顺便请教个问题,我放置的原件有很多是没有 link database part,有些就是已经链接好的,请问这是什么原因,对导出BOM有无影响(我认为是有影响的),怎样批量修改呢?不要一个一个重新 link database part。
另外,放置通类型的原件时,直接用复制,对database part或其他有影响吗?


1.重新连接的作用是什么?我一开是的理解是:比如我放置一个不在数据库里面的器件,link后会为该元件自动分配数据库里面的part number。但是试了后不能实现。
2.你的问题 “approved: not found”的原因是有part number,但是这个part number在你现在的数据库里面找不到

1.重新连接的作用是什么?我一开是的理解是:比如我放置一个不在数据库里面的器件,link后会为该元件自动分配数据库里面的part number。但是试了后不能实现。
2.你的问题 “approved: not found”的原因是有part number,但是这个part number在你现在的数据库里面找不到

说明该器件在现有的CIS数据库里信息已经发生变化,由以下两种可能:
        1、有这个数据记录,但得更新对应料号信息
        2、没有该数据记录。

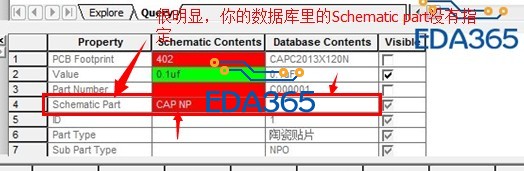

如图:


就是你的schematic part 图形文件缺失 或者 写错

link database part就是用来更换数据库中的元器件,比如,电路图中的某个电阻0805,10K,想换成数据库中的0805,47K电阻。当然了,你可以随心所欲的LINK,比如电阻Link成电容,电感Link成IC,都是没有问题的,只要你的数据库中有相应的元件。同样也可以把非数据库中的元器件Link成数据库中的元件
