Allegro中删除孤岛后出留下孤岛边界线
录入：edatop.com 点击：

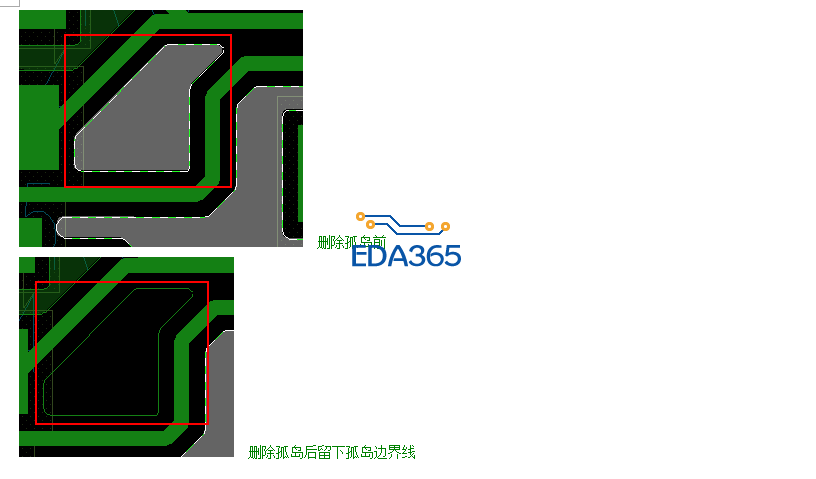

Allegro中删除孤岛后出留下孤岛边界线（如下图所示），不知如何解决，请各位师兄帮忙看看，
1
那种边界不用管它 都会有的，当你要还原孤岛的时候 这个边界有是你要还原铜皮的边界了
这种现象在以前操作中一直没有出现，只是在最近个礼拜才发现，因为Shape边界线的的出现让画板时看着很不自在，所以也查看了很多Shape的设置，都没有效果，不知道怎么才能取消掉Shape边界线，
display---color---boundary 把相应层的边框关了，应该就OK了
非常感谢，
非常感谢，
我的也是这样的
那肯定还是有块铜皮或者boundary，display---color---boundary把相应层的边框打开就能看到，然后再删除！
那请问如何还原孤岛呢?
同问。
Shape->Manual Void->Delete，点击对应的Boundary即可。
