16.3怎么取消原理图和pcb之间的关联呀?

录入:edatop.com     点击:
16.3怎么取消原理图和pcb之间的关联呀?原理图中一选中器件呀网络呀pin呀,pcb中就高亮,整个班子都高亮了!好麻烦的呀!
跪求!

原理图右键过滤器可以选择你要高亮的东西啊

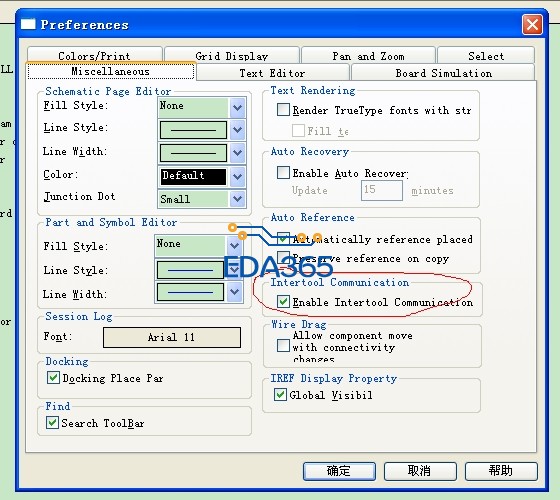

试试这个,orcad 里Options/Preferences/miscellaneous里设置,如图所示



取消交互式布局

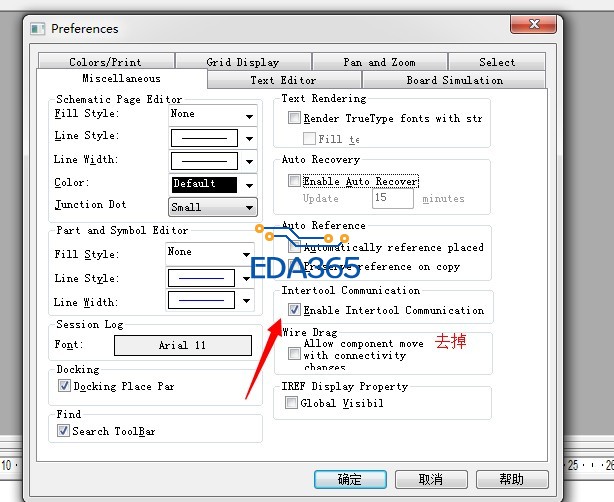

在orcad里面取消之间通信

上图
