请指教属线设置问题
录入：edatop.com 点击：
请教一下，从哪里可以设置同一属性PAD成一个框框里面打个叉的这种样式呢?然后就没有属线了（我的图片传不上），谢谢！
edit-properties-find-net-more- apply-ratsnest schedule -value-power-and-ground

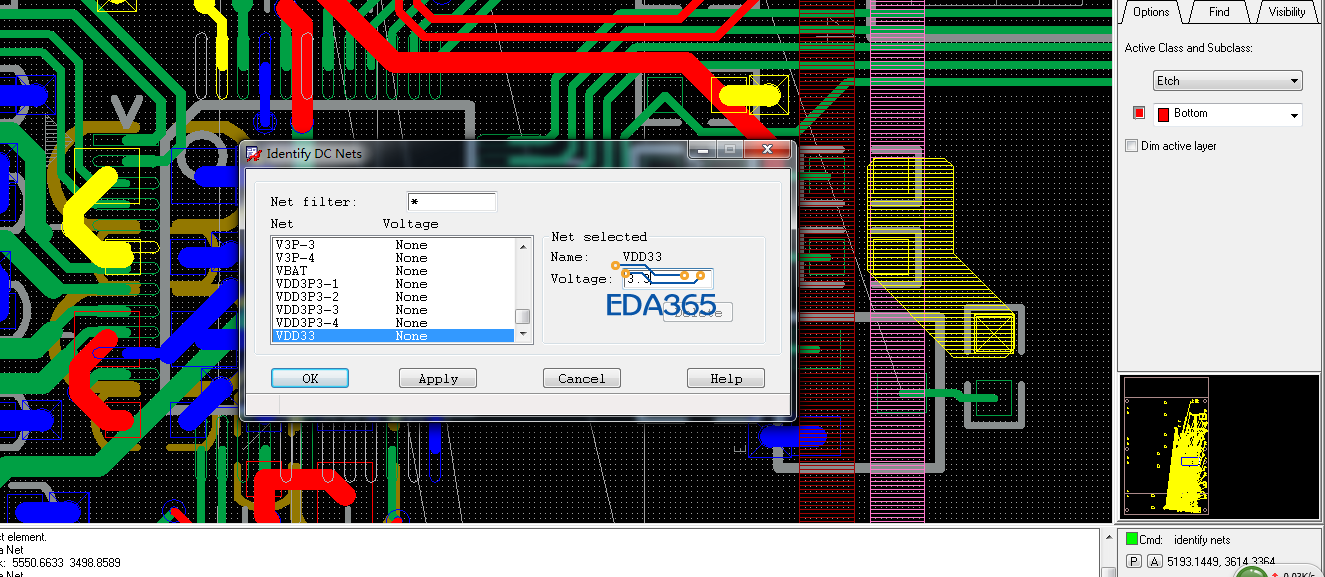

logic->identify DCnet->选择要变叉的网络，然后在voltage里面随便赋一个值就好了
给网络赋一个voltage值就行了：logic->identify DCnet->点击相应的网络，在voltage里面填上个值，这个值可以随便填写；

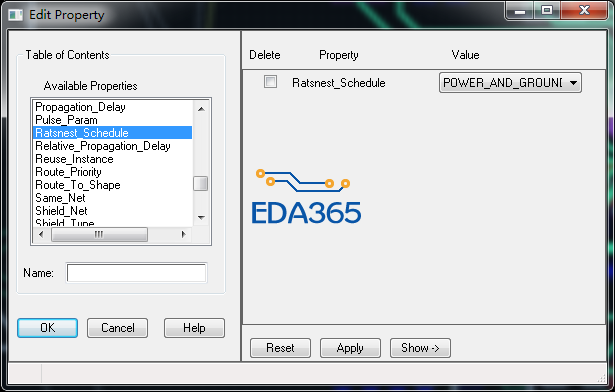

edit->properties(快捷键F6)->右边Options面板中勾选Nets->点击相应的网络->在弹出的Edit Property中Available Properties中选择ratsnest _schedule,然后对应右边的value选择POWER_AND_GROUND->OK
这两种方法都可以，看自己习惯吧！
嗯嗯，谢谢大家，试过了，两种都可以。要取消的话直接前面打勾，APPLY就可以。谢谢！
试过了，是我想要的，谢谢！
谢谢！
谢谢！
谢谢！
学习
好方法
