allegro 出光绘文件时的这些警告必须要改掉么？ 还是不受影响？新手求教
录入：edatop.com 点击：
allegro菜鸟求助。公司有个项目改版，需要用allegro。第一次出光绘文件用它。没层光绘都有这个警告?不知道会不会影响制版。需要改么?
WARNING: Photoplot window (18000000 x 16000000) exceeds film size (2400000 x 1600000) stated in parameter file.
还有部分层出现这个问题。都需要改么。没有错误就是警告。小弟贴出 大侠们帮忙指点下。多谢了。
WARNING: Photoplot window (18000000 x 16000000) exceeds film size (2400000 x 1600000)
stated in parameter file.
WARNING: text composed 0 width line found at (5.10 54.00)
... using undefined line width of 0.20
WARNING: text having Multiple 0 width lines; all will be treated the same as the first.
... using undefined line width of 0.20
WARNING: rectangle or unfilled shape composed 0 width line found at (0.00 0.00)
... ignored！
WARNING: Photoplot window (18000000 x 16000000) exceeds film size (2400000 x 1600000) stated in parameter file.
还有部分层出现这个问题。都需要改么。没有错误就是警告。小弟贴出 大侠们帮忙指点下。多谢了。
WARNING: Photoplot window (18000000 x 16000000) exceeds film size (2400000 x 1600000)
stated in parameter file.
WARNING: text composed 0 width line found at (5.10 54.00)
... using undefined line width of 0.20
WARNING: text having Multiple 0 width lines; all will be treated the same as the first.
... using undefined line width of 0.20
WARNING: rectangle or unfilled shape composed 0 width line found at (0.00 0.00)
... ignored！
:'求帮助啊
作圖Size(18000000 x 16000000) 大於 底片Size(2400000 x 1600000)
只要把底片Size數值改成 大於 作圖Size 就不會有警告了
没关系
只要没错误，转出的光绘文件用CAM350看一下，该有的东西都有了，需要的东西正确了都OK
我的也出现了类似情况，不过我看了CAM350里导入的Gerber,没什么问题，所以我也没管它
这个size大于film 这个报错 可以不用管么
还有可以更改film大小
film大小怎么改?

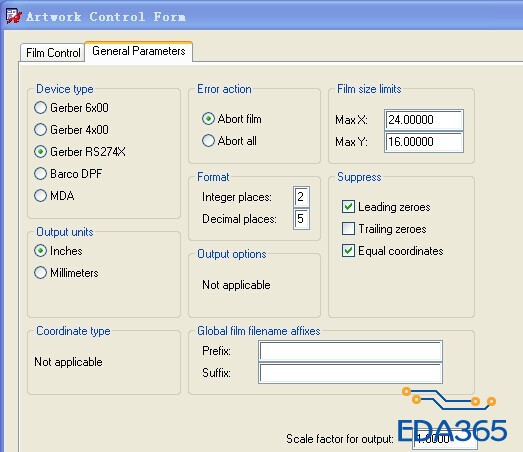

就是你的绘图面积大于出gerber的film面积了，在artwork里的film size里能改MAX X和MAX Y，单位制inch。
