请问怎么制作PCB天线的封装？
录入：edatop.com 点击：

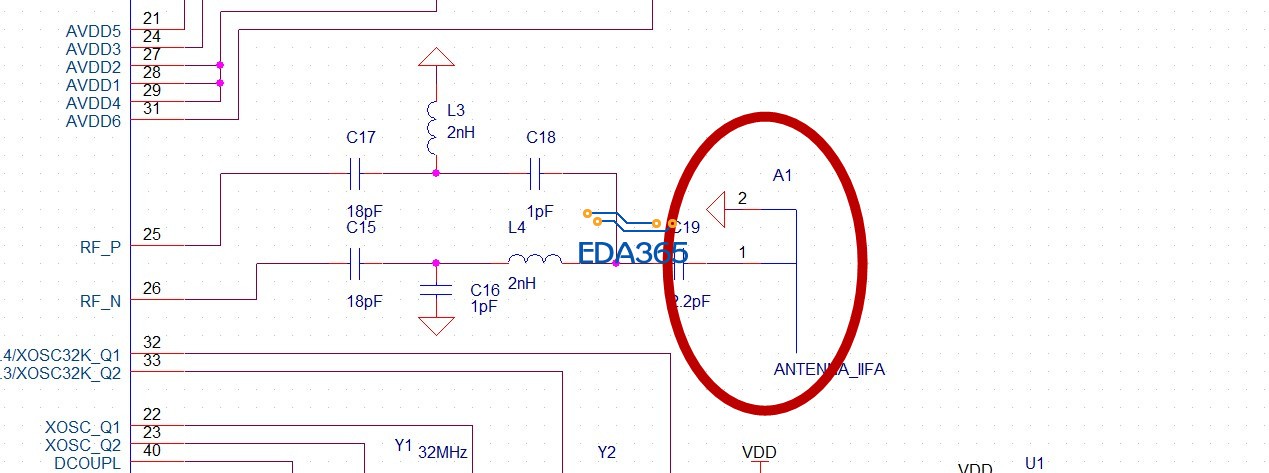

最近用Cadence画TI公司的CC2530无线芯片，用到PCB天线，原理图天线部分是这样的：

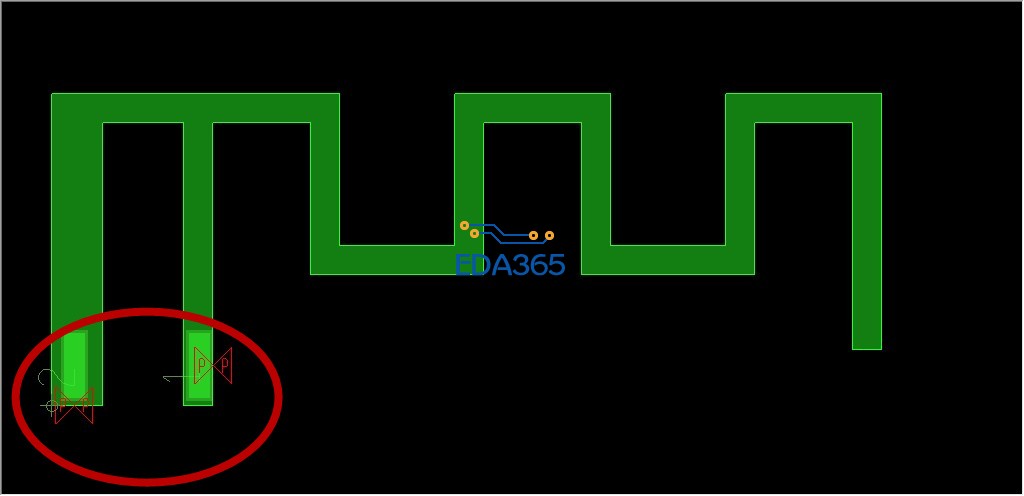

这天线有两个管脚，一个是接电容的，另一个是接地的，它对应的PCB封装是这样子的：
上图已经出现两个错误，请问各位大神，怎么解决在一块铜片上放置两个不同网络的焊盘?谢谢！
这天线有两个管脚，一个是接电容的，另一个是接地的，它对应的PCB封装是这样子的：
上图已经出现两个错误，请问各位大神，怎么解决在一块铜片上放置两个不同网络的焊盘?谢谢！
同问
這個 DRC 是一定會出現的 , 不用理他

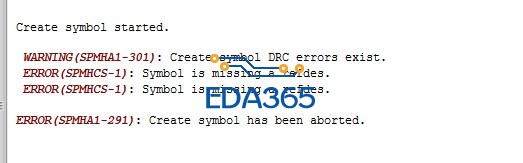

但我保存时出现这个错误，PCB封装创建不了
那可以这样，把天线的封装只做成两个焊盘；
把天线封装放到PCB中，再在PCB中用shape画出天线的其他部分。
ERROR中已经说明了错误原因啊。
4楼说的对，强行连接必然出错！
