关于PCB叠层
录入：edatop.com 点击：
请教下，自己做的PCB，比如 采用1.6mm厚度的6层板，各层的铜厚XXmil,介质层的厚度xxmil。这些参数在PCB板设计完成后，出光绘制造文件的时候在哪里体现，提供给PCB生产厂家。
這些資料是不會出現在 Gerber 資料上的.
如果您想要在底片上標示出來 , 那就得自己畫或是找看看有沒有現成的 Skill 可以幫上忙.

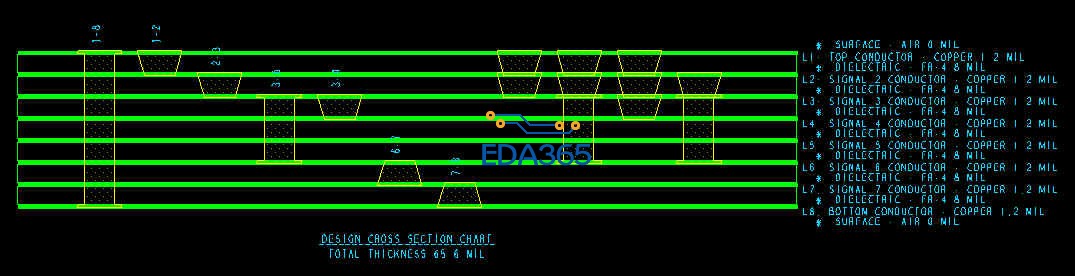

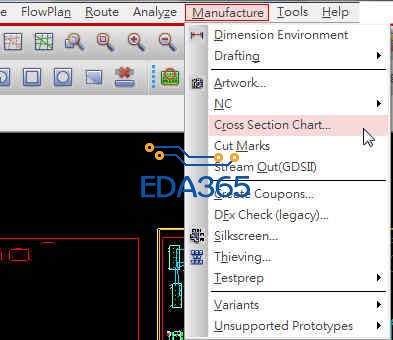

如果您使用 V16.6 版的話 , 這個功能就是內建的 , 在 manufacture 選單中有一個 Cross section chart 的功能可幫你完成
你可以建成一个零件形式，调出来用，以后每次都可以用了，改改数字就行
以前我们是放在DRILL 层面。
现在没有模板，不能截图给你看了
类似DRILL 钻孔参数一样
您们都是通过什么方式发给板厂的呢
发给制图厂家的时候除PCB文件外 还有一个说明文档 里面会标注这些信息
问下这个说明文档是在allegro里处理还是其他方式处理啊，
直接放在光绘里面或者在制版说明里面标出
6层 可供参考
你截图上这种方式 很直观，指点下怎么实现的啊
如果是16.6 就這麼操作吧
直接Drill层建个表格就行！
我是以技术要求的形式提供给板厂
我是以技术要求的形式提供给板厂
我一直以为是生成的，但我使用：Manufacture -cross section chart 导出来的不是很直观，原来是直接做成一个format 封装 然后每次需要的时候就调用出来，再改数值是吗?

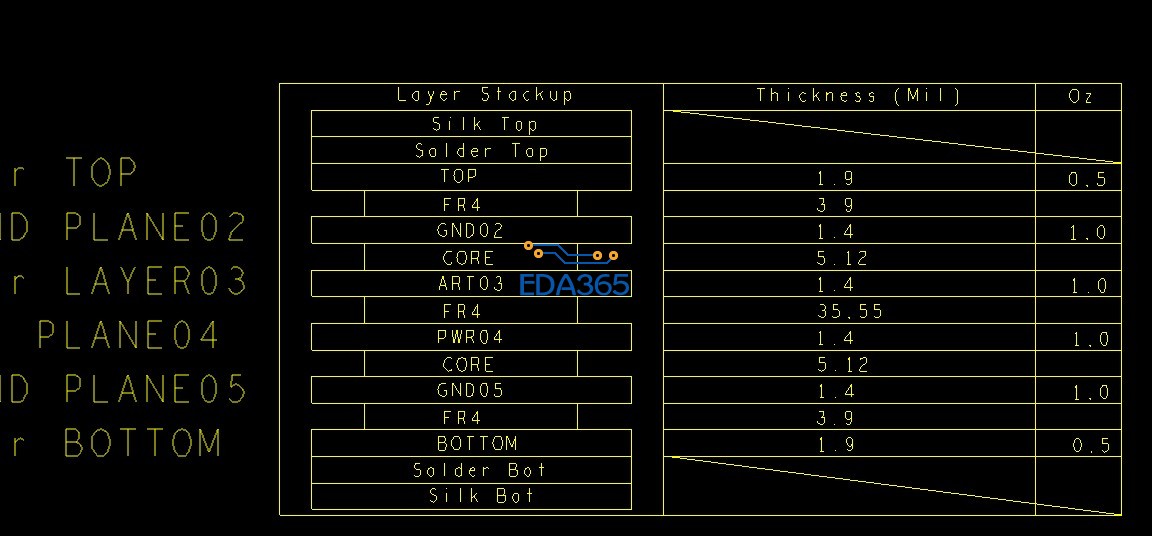

在BOARD GEOMETRY的DIMENSION里直接标注，像7楼那样的，然后在gerber的drill里添加这个层
直接在pcb里面做 叠层示意图 然后出光绘文件出在分孔图那一层就ok了 板厂导入你的gerber文件自然就看到了
