布局遇到的小问题

录入:edatop.com     点击:

PCB布局时,部分器件摆放会有延迟,跟工程较大器件较多有关系么,但又有部分器件摆放是没有延迟的。
问了半天都没人知道原因,来发个帖子。

问题解决了!
三部曲:
1.菜单Logic-> Identify DC NETS;

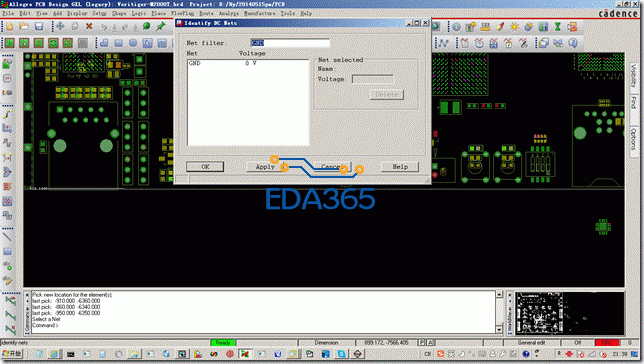

2. Net Filter 中输入GND, 然后鼠标在下面的NET框中点一下,就出现图2的情况;
3. 点 GND这个网络,  右边对应的Voltage 从NONE改为0,点OK即可。

菜单Logic-> Identify DC NETS


Net Filter 中输入GND, 然后鼠标在下面的NET框中点一下

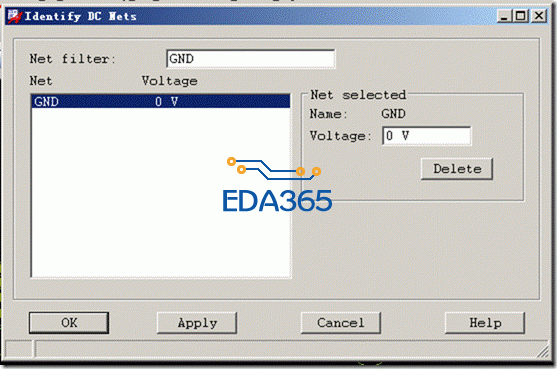

点 GND这个网络, 右边对应的Voltage 从NONE改为0,点OK


自己找到问题原因了,跟大家分享一下。
器件虽然都导入PCB了,但是由于修改文件夹或其它原因,此器件的封装不存在于PCB设计的路径下,这时移动器件就会出现延迟,更新后即可。

这个方法不管用..还是有延迟,好不方便!
我一个人自问自答呀...没有人遇到这样的问题么

以前遇到过,有2种情况:
1 连了CIS的,把CIS断掉。
2 ALLEGRO跟系统兼容有问题,这需要换个系统。XP上装16.3发生过,WIN7没有。

“ 连了CIS的,把CIS断掉。”指的是下图么,我把“√”取消后没什么作用。


没遇到过,帮顶

谢谢~

有延迟的器件貌似有个共同点就是有GND网络属性。

你试试器件少的pcb呢?是不是工程文件太大了啊?

应该是,两千多个器件。

先不要叠层,把DRC什么的都关掉试试。做改版的时候遇到过,把所有的内层铜皮删掉就好点

谢谢给的建议。
现在板还没做叠层和铺铜,只是双层布局中,将DRC更新关掉也没得到改善,可能真的是器件太多了?但是“有GND属性的器件卡,没有的不卡”这个特征让我很怀疑不是器件多少的原因。布局速度很受这个延迟的影响...

曾经碰到过,哪怕移动一个电阻,都要等半天,后来的解决办法是:pcb完全重建。(对于已经布局布线的,导入原来的约束,模块复用)

问题已经找到办法解决了,但是对你所提的建议还是不太懂,现在已经布局快完成了,不能重建,刚开始试过重建PCB,导入网表后还是卡。

你的解决办法是什么?
