关于CVBS信号,或其它视频信号是否需要控制阻抗疑问
录入:edatop.com 点击:
如题,是否需要对CVBS等视频信号进行阻抗的控制?
1.如果控制75欧姆。走线可能会太细,需要进行隔层参考,如果视频信号比较长,或PCB密度很高,可能无法进行隔层参考。
2.不进行阻抗控制,加粗走线。
不知道哪种方法是正确的呢?是否还有其它办法处理?
1.如果控制75欧姆。走线可能会太细,需要进行隔层参考,如果视频信号比较长,或PCB密度很高,可能无法进行隔层参考。
2.不进行阻抗控制,加粗走线。
不知道哪种方法是正确的呢?是否还有其它办法处理?
看规格书吧。
规格书没写
之前做过都没有进行阻抗匹配,只是在走线时进行包地处理!对画质没有影响!

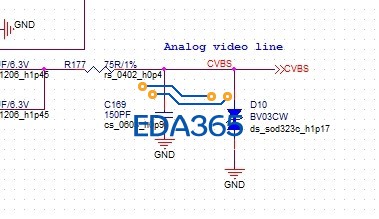

用CVBS来点模拟屏吧,如果真是有问题的话,可以通过调75R那颗串联电阻来调画质!
仅供参考!
走线时候有加粗处理没?
15mil or 12mil都可以
个人观点啊 是否可以在接收和发送端 做75欧姆的电阻匹配处理,中间布线为了保证防止收干扰依然加粗处理.
75欧姆匹配电路都会做的,只是中间走线的问题,不清楚是否有标准些的答案。
阻抗确实不好控制,走微带线要达到75欧姆计算得出线很细才行,但显然载流能力不行,孰轻孰重,自己掂量,所以建议不控制阻抗,走线15MIL以上,包地,尽量短,我们公司就是这样做的。
应该很多都是这么做的。
CVBS要控制阻抗吗,原因是什么?
就是不知道需不需要控制,外面的同轴电缆不是75欧姆吗?
CVBS的速度没有达到做PCB阻抗的程度吧?只是走线时不要被其他低速信号辐射到即可。
布局的时候就要考虑线的走法,我司采用隔层参考控制75欧。
也这么做过,但是有些信号从一个PCB连接到另一个PCB,就没办法这样做了。
