连好线、打了过孔的一区域电路能否整体镜像？

同问，每次我都要再重新走一遍

设置成一个groupe试一下

发过来帮你镜像、过孔、走线、铜箔和器件同时一起镜像的

模块复用知道吧?  把你要翻转的tools-create module  find里面select all 然后框选下，把那一块做成MDD保存。然后切换到place ment edit 模式下，find里面勾选symbol  框选刚才的symbol  右键 place replacate apply  复用你保存的那个模块，好了  现在这一块是一个group了，然后mirror  find里面选group  就可以镜像过去了

你这样只能镜像器件吧，过孔、走线、铜箔不能同时与器件一同镜像过去的

  调查了再发言 ?  试试花不了几十秒。  这个和添加到group是一样的，因为MDD复用后，对象就是具有group特性的

试过没成功。可能没能理解你说的吧，tools-create module  find里面select all 然后框选下，把那一块做成MDD保存。这步怎么保存成MDD?

这样似乎也可以，但复用时候有个问题，复用时有时候一些过孔、走线和铜箔不会被复用上，这样镜像整个模块那些没被复用上的过孔、走线和铜箔就没法镜像了。

1

2

3

对于16.x的复用一直没用过，我都是用15.x的方法，在原理图部分就做成module

试过了貌似不太行，复用的时候有些走线、过孔和铜箔没能复用上，你试过这种情况吗?

你创建模块的时候，就是tools-create的时候 find里面一定要全选，shape  cline via都选上，这个功能我一直在用  不可能有问题的

有啊，看下我的步骤：1.tools-create，find里面shape  cline via都选上，然后框选要镜像的shape  cline via，右键Done
                                   2.placement edit, find里面勾选symbol, 框选要镜像的symbol ，右键Place replicate create ，保存mdd文件；
                                   3.placement edit，find里面勾选symbol，框选要镜像的symbol，右键Place replicate apply，选择上一步保存的mdd文件。

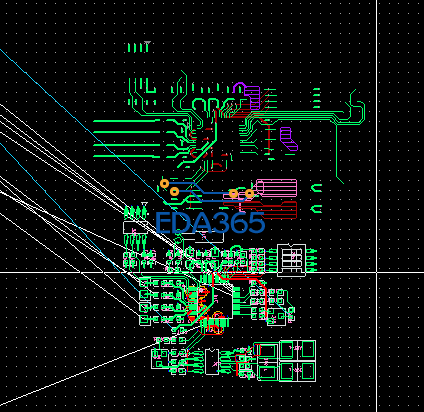

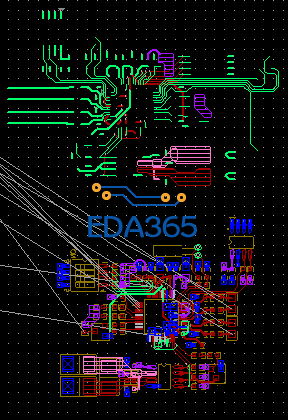

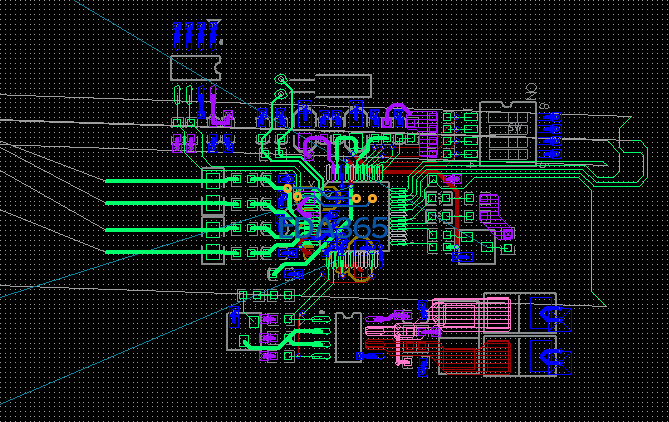

                                   4.结果就是我我截图那个了。大部分走线、过孔和铜箔复用不上，有些又可以

1

2

3

1，tool-create module  是用来创建MDD的，你的第二步Place replicate create 也是一样的用来建立MDD的，效果是一样的，但是你框选symbol执行Place replicate create  以后，会提示你选择shape，cline，via什么的，比较麻烦，tool-create module则直接一次到位，方便些。所以你不用重复。
2，你执行Place replicate apply 后的结果是否是你想要的?  你想要翻转的这一部分是否生成了group? 不确定就执行move什么的，然后选group看那看那一块是不是一个group
3，执行mirror  ，然后选择group  并单击。如果还不行，那我没法了，我刚才有试了次，没问题，shape，vie cline都可以正常翻转。
ORZ,提下，我只用过16.3 5  6三个版本，其他的我就不确定了

谢谢！可以了，实现目的了，不错，这样挺方便的。但15.5.1的没这个功能请教下你是怎么实现这个目的的?
