4片DD2求助
录入：edatop.com 点击：

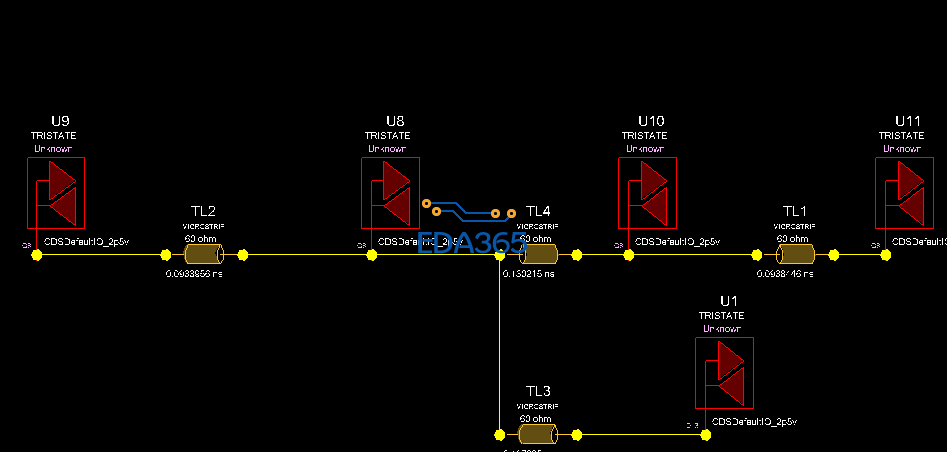

怎么实现这个拓扑
实现以后地址等长U1 到U?
没弄过这个也，只弄过菊花链：
1，加入T点来弄

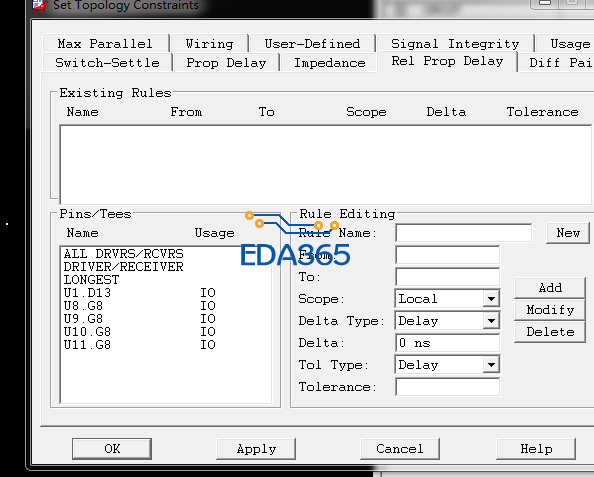

2，无视当前2图显示的这个拓扑，直接按照你的这种最终结构走线，约束的话就是你说的U1-U?分别设置4组，当然了组组之间也要考虑
这是典型的双T结构，有什么问题
你可以先连线，然后设计等长，那样的话，你提取的拓扑结构就是你设计的那样，
也可以先设置拓扑结构，再进行拉线。我一般是先拉线。
如果先拉线，拉完线之后，你直接就设置，u1-u8;u1-u9,u1-u10,u1-u11作为一个macth group,全部等长！
建立拓扑结构时插入T点就可以了
是对称的树形拓扑结构吗?
这个很好弄的吧，拓扑，不好高的话，设pin pair
就行了
ddr2最常用结构T型结构。在中间打孔，从中间引线，连到fpga
同一个RPD的名字下，同一条线设置四中pin pair，即U1到U8的，U1到U9的，U1到U10的,U1到U11的。走线的话就按照你画的示意图的拓扑结构走线即可。
双T型的弄过，其它的没试过
明显两个图不一样，第一个是双T结构，第二个只有一个T型结构。DDR2的T型结构，最好还是中间上拉到VTT去，这样信号完整性会更好
进来学习了
双T型的弄过，其它的没试过
背靠背摆DDR；
这双T点的怎么做波形啊?
