于博士的工程不能原理图和PCB交互放置元器件？

录入：edatop.com 点击：

各位新年好！
于博士的工程不能原理图和PCB交互放置元器件，是工程有问题呢，还是破解不好造成的?用的是16.5
谢谢！

一般来说，在CIS设置那个选项后都可以；但你说的交互式放置，我还没听说过，只是交互式操作可以，避让选择元气件后者PCB或者CIS中高亮等；而放置只有手动和自动放置，没有交互式放置

重导网表。

谢谢，就是设置enable intertool communication后，在原理图里采用PCB Editor select功能！

工程是不是放在含有中文或非法字符的文件夹中

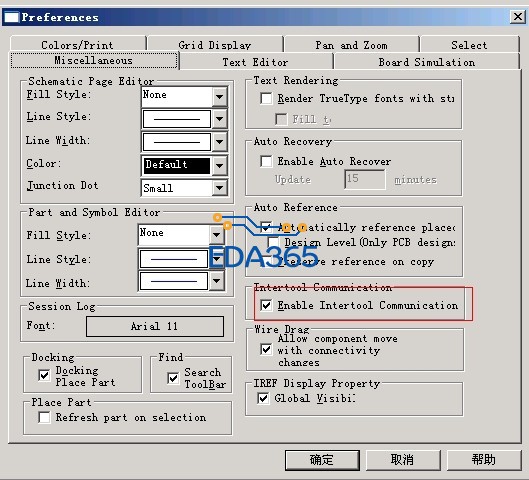

应该设置一下。在原理图里属性里面吧不知到是不是你想要的！见下图，不知道是不是你想要的。

肯定可以的。

勾选这个选项，部分器件可以交互，但是开头为D*的都不能被选上，是怎么回事?

这个问题就这样终结了吗?
