图片导入candence的问题
录入：edatop.com 点击：
各位，请教一下，怎么样将图片导入candence啊? 谢谢
candence? orcad里面 or allegro里面 ?
导入LOGO么
对，导入LOGO
ALLEGRO
1：将图保存成单色位图
2.用转换软件将单色位图转成.plt文件
如下图所示：
3.在allegro软件中导入该图片和logo

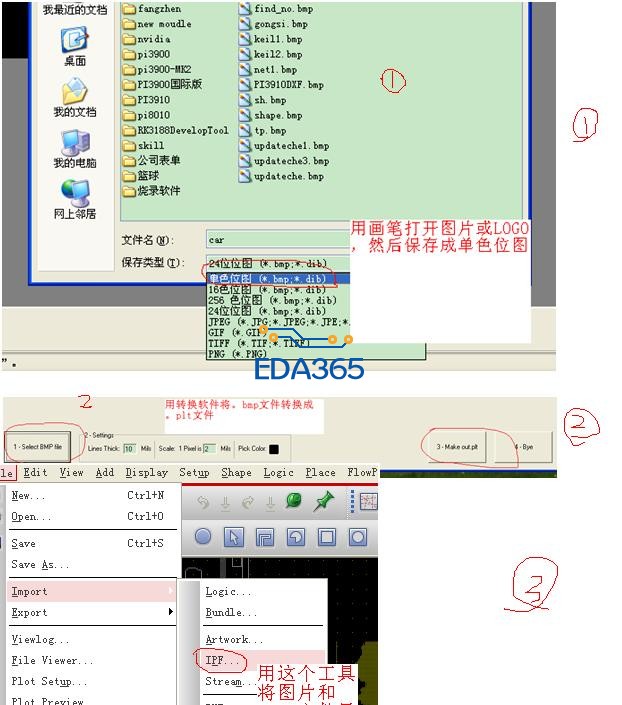

上面的步骤如图片所示：
步骤中所用到的小工具名称是：RATA Raster (BMP) To Allegro (IPF)
公司的网络上传不了这个工具，自己去度娘那里下娄
谢谢~
六楼说的这种方法可行，两外还有通过SKILL导入LOGO的方法，也可以通过DXF导入
file import logo
16.6的package模式下可以直接导入logo，file->import->logo，但是好像没有成功过，不知道为什么
用cad存成。dxf文件，然后import dxf ....ok.
两外还有通过SKILL导入LOGO的方法，方法可行！
图片怎么用CAD打开?
图片用图片查看器存成CAD可以打开的格式。然后打开另存为.DXF文件
哪些格式是CAD可以打开的啊，我就知道DXF、DWG，还有别的吗?
