allegro 差分线DRC相关问题求救
录入：edatop.com 点击：

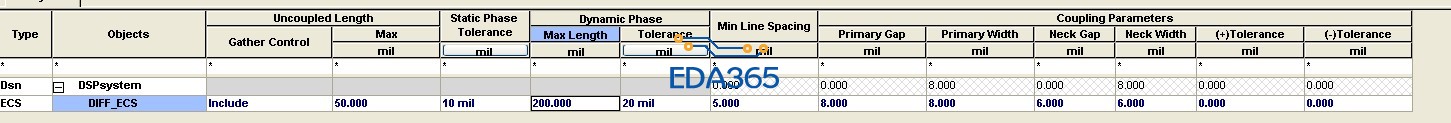

为什么我一对差分线布成这个样子update drc都不报错，求救
差分线没定义成差分线
定义了的，差分线变成那个样子是我故意调成那个样子的，但是调成那个样子了确没有报错
表层区域设有禁止布线区吗
没有
还有在用delay turn调整差分线等长的时候不能动态显示Phase，只有在布差分线的时候才显示SPhase
如果没禁补区，两条走线应紧挨在一起

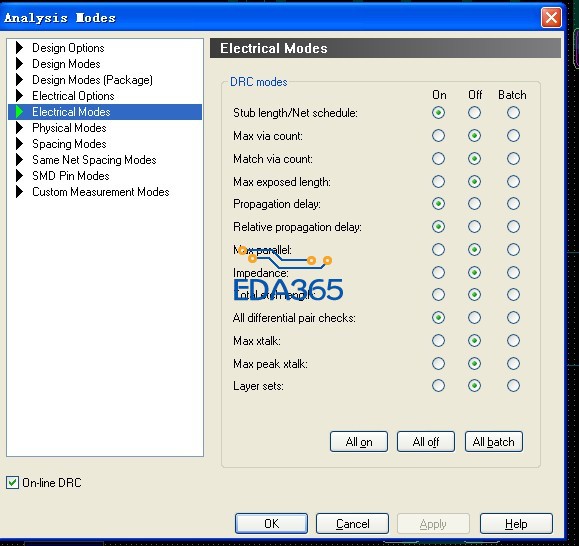

打开规则管理器Electrical Modes,下面Propagation delay和All differential pair checks
