请教各位大神复制别人的原理图怎么查看元器件详细封装啊 (本人软件是allegro)
你的原理图是ORCAD,还有HDL
ORCAD 肯请大神教一下 小弟将不胜感激
双击器件查看pcbfootprint那一栏
如图片所示
1
h呵呵学习了!
非常感谢 又没什么方法把相同的封装列在一起啊
请教大神有没有没什么方法把相同的封装列在一起啊
如图
2
1
3

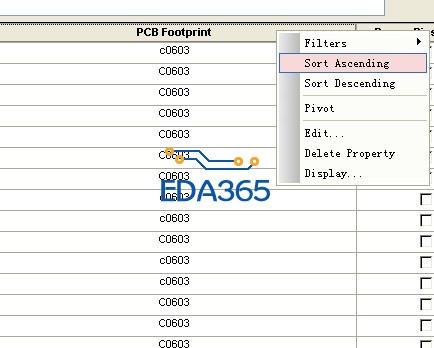

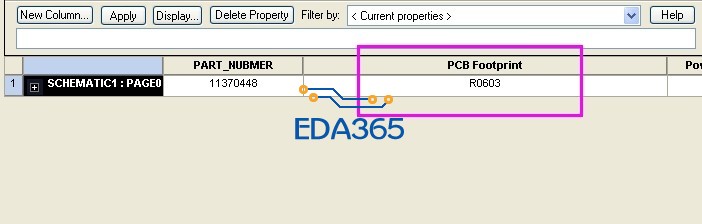

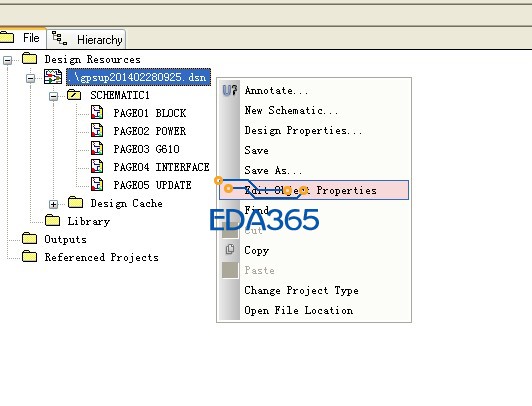

按图片1-2-3的顺序实现
2
1
3
晕!每个封装都是独立开来的!你怎么去合并啊!这样做板子是会卡器件的!
谢谢啊
