板子上的丝印怎么没有出来呢?
建议出gerber后用cam350检查一下
1. 請問你用什麼軟體檢查你的光繪?
2. 確認你的DISPLAY是否有開
3. TEXT 字體大小
我用cam350检查的,连位号(U*,R*等)都没有显示,这是为什么呢?
文件传上来看看
你的文字线条有宽度吗,如果没有设宽度,在出光绘文件之前要把没有宽度的线条设置一个默认宽度
没设置好吧
器件位号是在做封装时加的,就是REF。估计是板子设置的问题,我用同样的封装在另一个板子上生成的光绘文件上能显示位号。但是不知道是哪没有设置好
那是因为你光绘设置的不正常,位号是REF里面的siilk screen Top,而不是在package Geometry siilk screen Top,你光绘文件只设置了package Geometry siilk screen Top,怎么会有位号喽
两张板子的光绘设置对比一下,你就能发现设置的不同了
U* R* 是sillk 层的REF, 在光绘里面 有没有添加吗
class REF DES
subclass SILKSCREEN_TOP
U* R* 要加在这里才行.
我的位号是在REF里面的siilk screen Top,
上面说的package Geometry siilk screen Top,是指我加的text

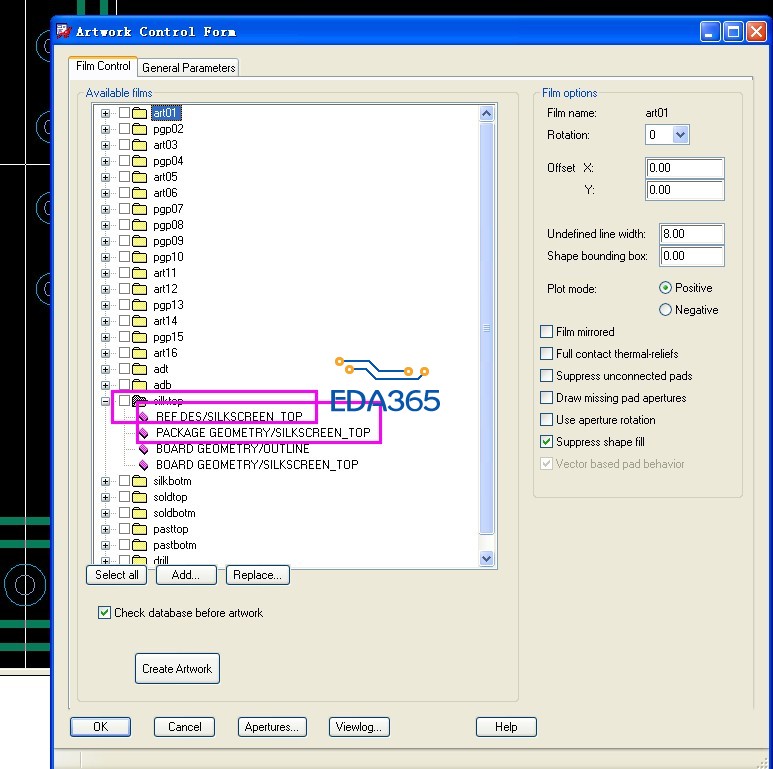

我想说的是 如图所示的光绘设置是否设置正确了
1
文字不能那么添加的
