关于结构，大家都用什么软件做结构图？Pro-E还是什么？
录入：edatop.com 点击：
RT
大家都用什么软件做结构图?Pro-E还是什么?
我用的是Allegro 画PCB，16.2后面的版本可以出3D结构图，但出的比较粗糙，很多器件都是个灰色的立方体，看不出器件形状。
网上查到可以用Pro-E 出，我按网上的方法成功转出Pro-E，但效果不行，器件都还是个立方体，只能反映器件的高度和下表面积。
请下朋友们，比较专业的方法或软件是什么（像下图这种）?向大家请教了。

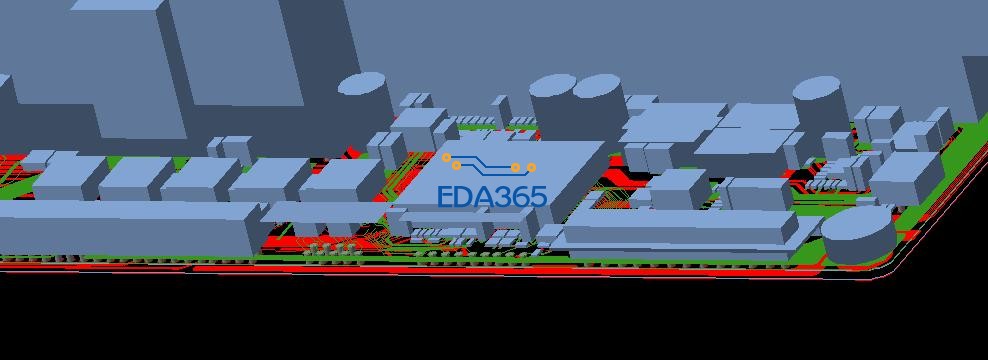

Allegro 出的3D图，粗糙
较专业的3D图有什么软件?
下载.STEP格式的3D元件，设置好路径，在allegro16.6 setup>step package mapping 中设置一下即可，设置都蛮简单的，自己摸索下，设置好后就可以3D预览了。
建立一个元件的3D库，3D预览逼真些
感谢这位朋友的回复。
是用什么软件呢?Allegro，还是Pro-E这类第三方的软件?
万分感谢。
solidworks
能具体告知下吗?QQ445740281 非常感谢
再追问一下，Step模型，一般用什么软件建?用Pro-E可以不?
因为很多供应商没办法提供Step模型。
好像AD出3D是很漂亮的
哪里有这样的元件库呢?
嗯，我也见过几次AD出的，效果比Allegro好。
规模大一些的元件商，都能提供Step库的。
另外，我也很想知道Step库，是用什么软件建的，只知道Pro-E能编辑。建库不知用Pro-E合不合适了，坐等有经验的朋友的回复。
