allegro 16.6 铜皮显示问题
录入:edatop.com 点击:

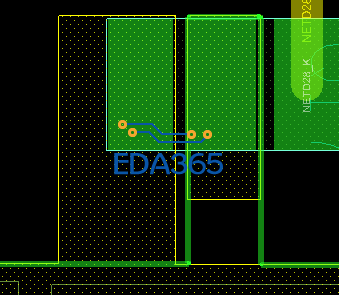

allegro 16.6 铜皮显示怎么变成附件这样子,真心难看。怎么改变为实心的?
Setup-->User Preference...-->display-->shape_fill-->old shape fill type勾上试试
这是静态的,改成动态铜就是实心的了
静态的有办法改变显示效果吗?习惯静态铺铜
铜皮显示问题,你勾选了静态和动态的区别就会有这种情况,这里显示优先级最高的,如果把这个勾去掉,其他还有设置铜皮的显示问题的,有一条条的和实物一样的还有铜皮只有一个框显示。造成这种原因可能是你用了别人的ENV 加载了设置造成的,希望对你有用 不明白的在联系
静态和动态的区别是在哪里勾选?
Setup-->User Preference-->display-->opengl-->staic-shapes_fill_solid打勾
我也碰到这样的问题,解决了,谢谢!
正要用,学习了 谢谢
16.6铜皮怎么改成15.7一样的显示啊,想要实心的。
在User Preferences Editor中点开Display->Opengl,勾选右侧的Disable_opengl,关闭Allegro。
用文本编辑工具打开PCBENV目录下的env文件,在末尾加上unset new_shape_fill_nt,重新打开Allegro。
16.6的User Preferences Editor中把这个环境参数给去掉了,16.5在Display->Shape_fill里面。
請參考這裡
http://www.eda365.com/thread-105512-1-5.html
总改user preferences。
不明白为何要去掉者个功能?
