cadence16.5交互式布局问题
录入：edatop.com 点击：
我按照于争的那本参考书在元器件布局的时候，按照那本书上面的进行设置，在ORCAD选中器件后，选择select by editor （记不清楚了，就是最后一项），结果在allegro中器件并没有到鼠标上。网表重新导了也不行，想问下有哪位朋友遇到过类似的问题，麻烦请告知下解决办法， 谢谢！
另外， 我以前也是这么设置的都成功过，不知道这次为什么一直不行！
另外， 我以前也是这么设置的都成功过，不知道这次为什么一直不行！

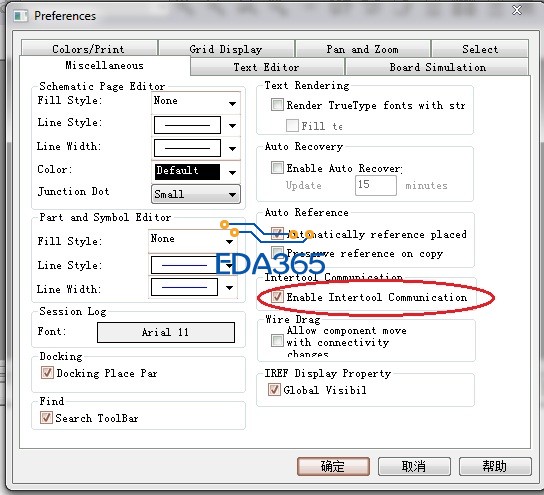

如下图所示就可以了，
不好意思，忘记结题了，最终的情况是我的原理图命名中含有中文字，去掉就可以了
感谢分享，中文字符这么坑爹
不用中文命名和路径这是个好习惯
果断下划线
