异形孔 在allegro下可以用什么方法制作？
录入：edatop.com 点击：

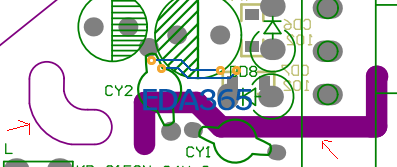

想问下图的PCB 两处异形孔 在allegro下可以用什么方法制作? outline 可以做吗?
可以划outline来做异形孔,也叫开槽吧
有没有outline详细一点的解释， 是用来切割的吗?
他的意思是结构就设计好的，不是pcb中放的孔！
不是金属空 是用outline切割，outline在allegro中的意思表示将来制作PCB的行刀轨迹，有outline的地方将来就会沿着outline切割，所以你如果画个途中的outline，将来那一块就直接被切掉了，而不是钻孔
非常感谢两位
另外请问 ，你们有没有在outline 下画异形开槽的经验，可以分享一下吗?资料也可以，谢谢啦。
如果设置了outline 框线宽为 2mm , 对于开槽有什么影响? 谢谢。
