allegro 拓扑结构设置问题。求解！
录入：edatop.com 点击：

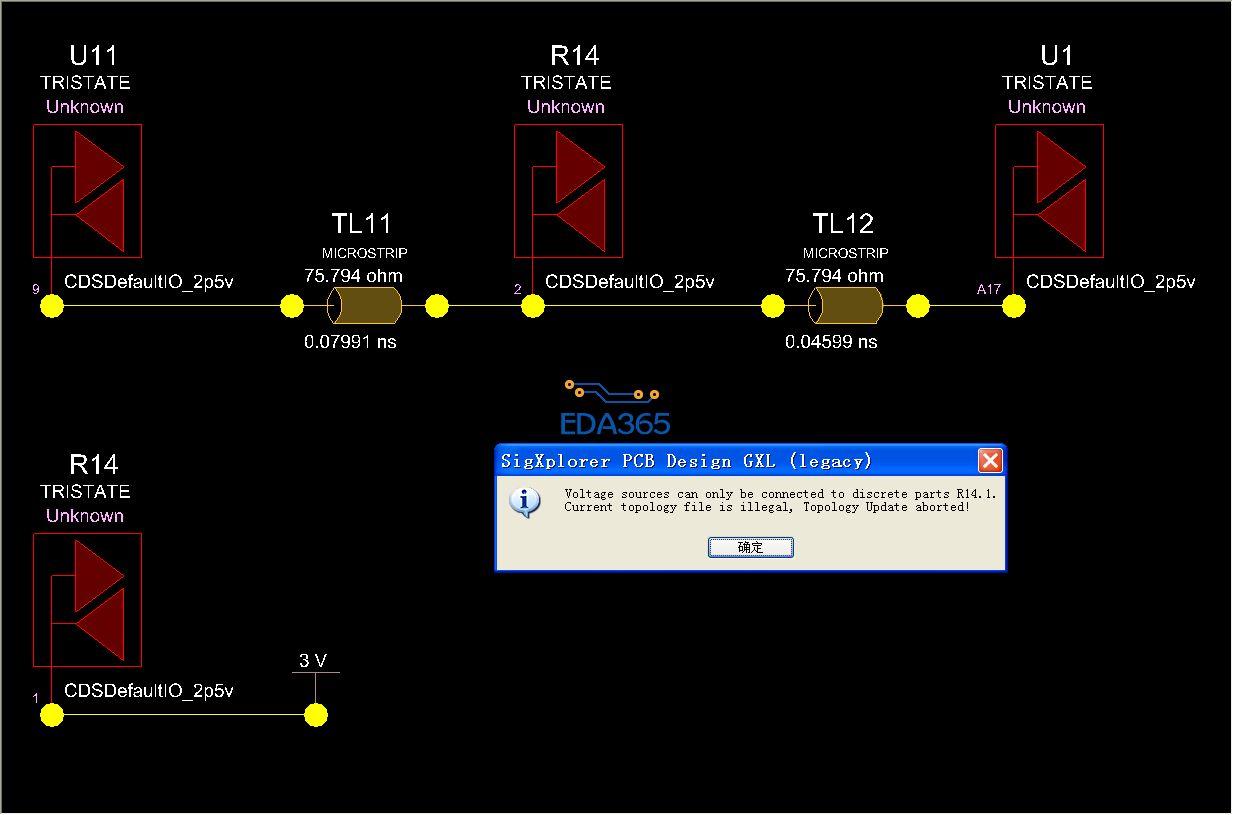

在allegro中设置等长时，设置拓扑结构。弹出如图的错误。有大侠知道怎么解决吗?
Topology 都不對了.
請按照正規流程設置環境後再去抽取 Topology.
另外也許你的軟件破解的有問題.
R14应该是上拉电阻,不用分配模型,U1到U11之间可以直接使用Longest Pin Pair进行PIN PAIR提取.

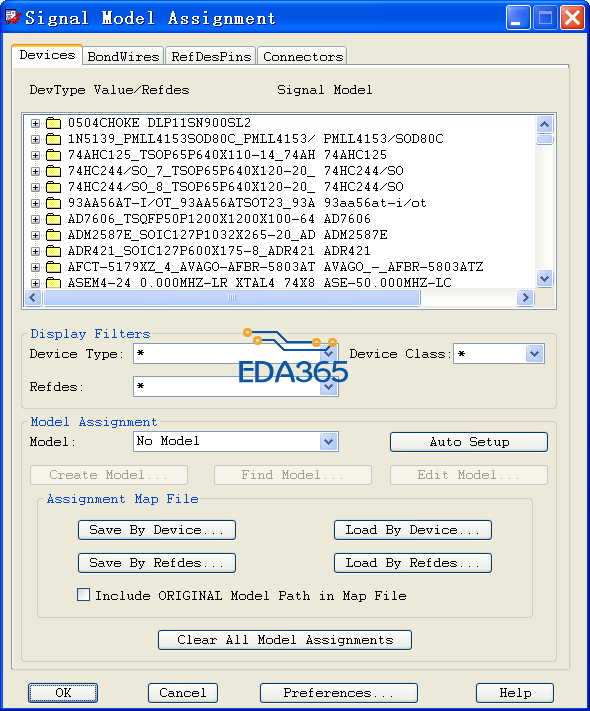

在点击auto setup之后，软件会自动吧R14分配模型。怎么单独去除呢?
auto setup 这个按钮在哪里?

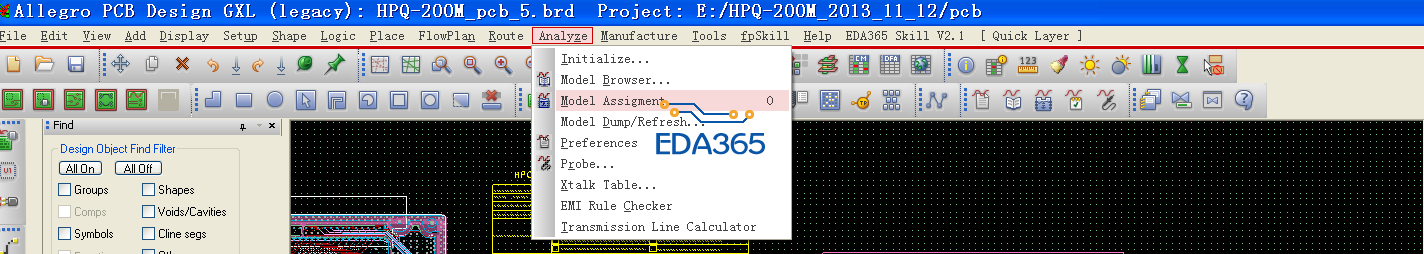

如图就可以了！
点击1
然后！
R L C等分立件需要autosetup分配模型
