求助：allegro出gerber，其中一个图层所选的subclass，导入CAM350始终不显示
录入：edatop.com 点击：

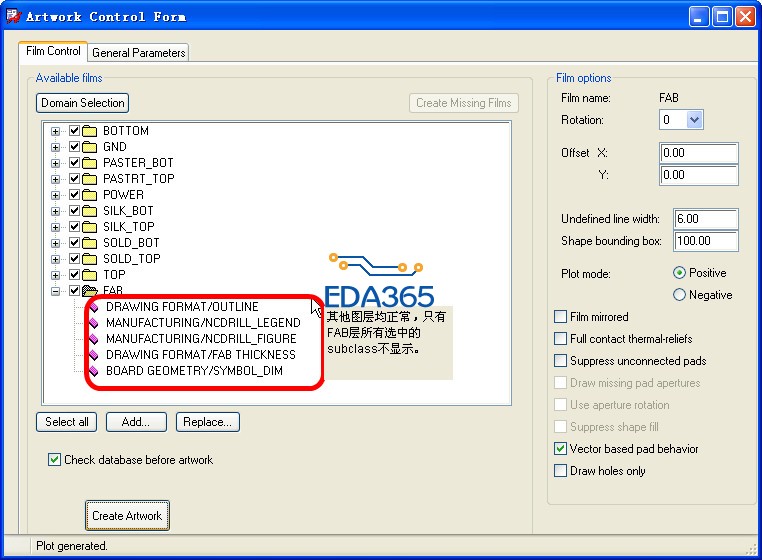

各位坛友，晚上好，有标题所写的问题请大家帮忙看一下，今天出gerber时遇到个奇怪的现象，如下图所示的FAB图层所选的subclass，
生成gerber导入cam350后,没有任何图形显示，而其他图层都显示OK。
查看文件大小，其他*art文件都是40KB上下，FAB图层的art文件也只有1KB左右，明显不正常，查了过往的历史文件，一般生成的这个art文件至少有几百KB。
但在allegro中用visibility---views查看，好像也没问题，如下
换同事电脑上试过，和以上情形是一样的。同台电脑之前出gerber所有图层全OK的，特意用cam350导入之前其他的gerber，也没问题。

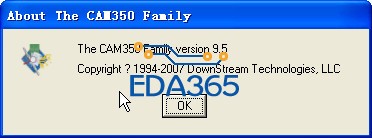

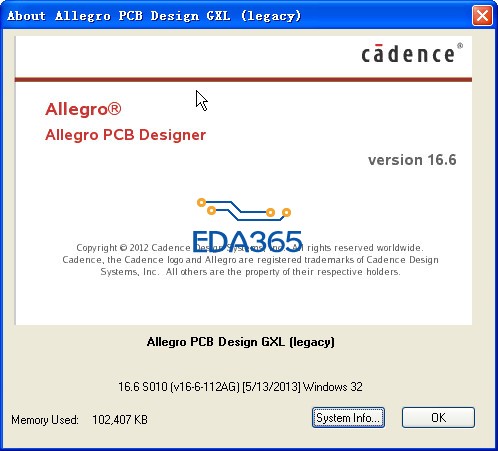

以下是我所用的相关软件版本，
烦请各位大师诊断一下，问题到底出在哪里。
如果有没描述清楚的地方，请指明，谢谢了。
【编辑原因：排版式】
问题找到了，我同事之前粗心地在板边缘加了 < RECTANGLE > MANUFACTURING / PHOTOPLOT_OUTLINE，而非在整个板外框添加，导致视野变小，gerber中只有在矩形 PHOTOPLOT_OUTLINE框中的信息才显示出来。不过问题最终还是她找见的，解铃还须系铃人啊
之前是实在没辙了，还猜测可能是关键字FAB冲突，改为其他的也不行。将其中的一个subclass--【draw format/outline】挪到其他图层里做了实验，同样显示不出来。
自己顶一下，坐等高人。
没人理
上个文件?这样说不好猜啊
我来理一 下，。
我也来理一 下，。
