Orcad层次电路图设计问题
录入：edatop.com 点击：

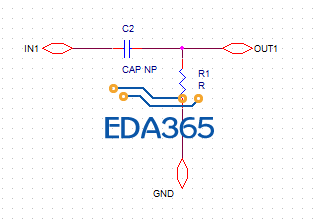

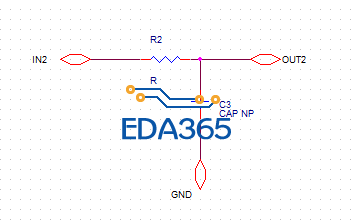

看书上说的是先在根文件中绘制层次块，然后选择Descend Hierarchy生成下一层次，而在root文件中的那些端口Port也会自动在下一层次的电路图中生成，可是我的为什么没有自动生成呢，而自己手动添加的也出现了一些问题

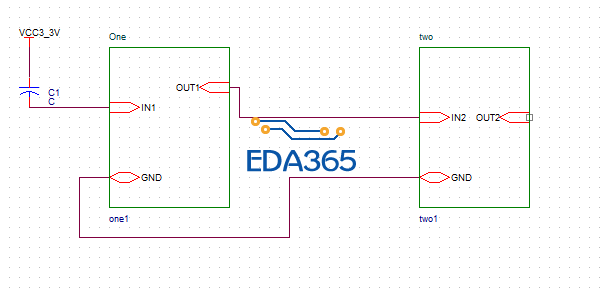

这是截图，希望大神能解释一下，研究一天了

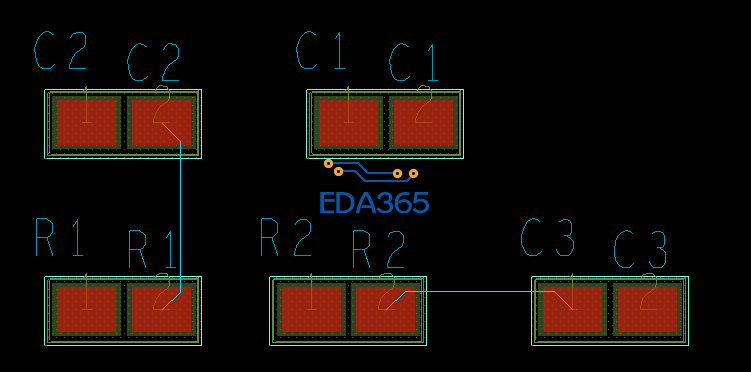

最终生成PCB后，连接情况和原理图中不一样啊
层次电路图 外框画好以后 点击 Place--->PIN
里面PIN 是灰色的
应该怎么做！
