铜皮无法十字连接
录入：edatop.com 点击：

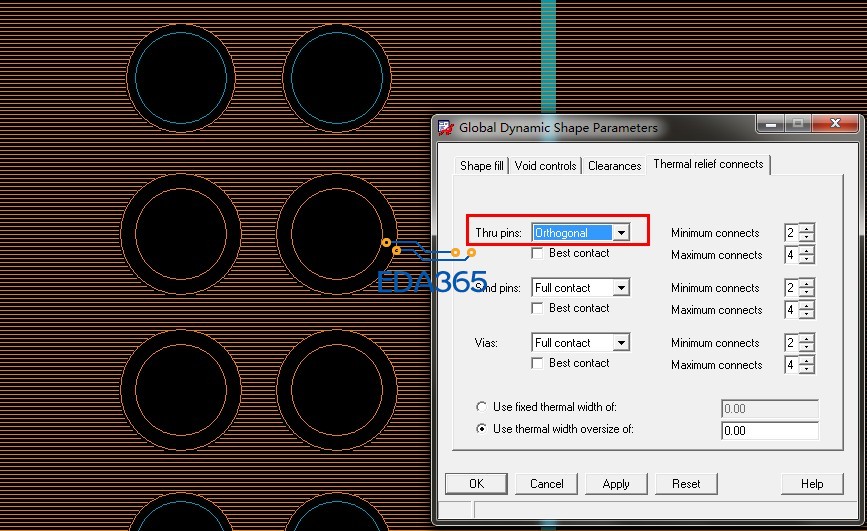

如下图所示，铜皮与DIP PIN的连接属性是 Orthogonal ，Apply后铜皮与DIP PIN闪避开了但BRD中却没有十字连接，这是什么问题啊?
是同一个net?更新下铜?你这个孔看起来也很奇怪啊...
铜皮和孔是同一个信号。
发文件吧,硬猜有点难
诶呀新手别笑话我呀，是不是设置成positive plane了呀！
设置成动态通，十字线设细点看看
另看看有没有route keepout
如果上面说的都不是，那么你可以看看你那几个盘的属性，是否是设置成了这个PIN与铜皮的连接是无连接模式
你看的是铜与PIN的连接关系，你再看看那些PIN与铜的连接关系是否有更改
先看看铜皮，可以重新铺一下动态铜皮试试，然后在看有没有PIN有没有route keepout，最后看看pin是否设置了避让属性 一般就这几个问题点
看看是不是设置成了负片
你都没有设置下面连接铜皮的线宽
