关于走线问题？求解答
录入：edatop.com 点击：

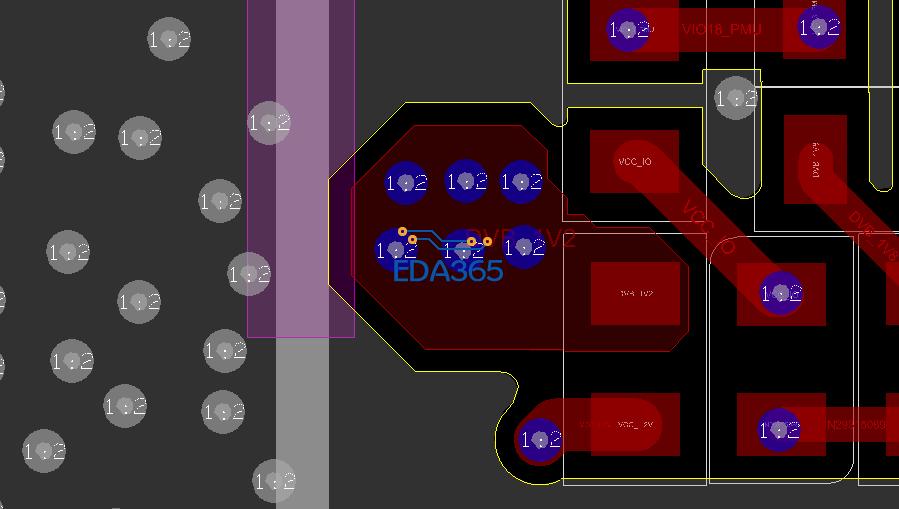

弱弱的问一个低级的问题，就是TOP层的线走在了Slodermask-TOP铜上会怎样，还有就是那个Slodermask-TOP是屏蔽罩的阻焊，当然屏蔽罩也开了钢网。如图所示：
我知道走线是不能走在那上面的，可是一时失误没看到就范了这么个错误，我想知道后果严不严重。
我知道走线是不能走在那上面的，可是一时失误没看到就范了这么个错误，我想知道后果严不严重。
直接后果不是很严重,毕竟并没有短路,可是很危险,因为装配不准就会短路了
表示很担心啊，现在都在贴片了。不过也有可能这个屏蔽罩里不会贴片。那要是短路了，是不是那个模块那里就没用了啊?
你的屏蔽罩是腔体式的还是闭合框的?如果你的屏蔽跟你的solder一样宽 那肯定是会短路的，如果是闭合框那种，只焊在中心的话 倒是还好，调试阶段可以把铜割断 表面的东西还是可以处理的。
别担心了,以后改了就没事,表层的东西还是比较好处理的,要么切掉铜,要么装稳屏蔽罩..
短路的话不是说模块没法用的事,你想想短路...
是焊在中心的，那是不是问题不大啊
希望不要造成短路就好了，以后做这个一定的细心了。
