怎么这么多开路，我该怎么办？求建议
录入：edatop.com 点击：

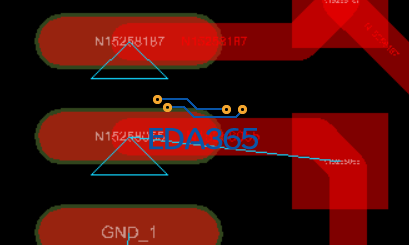

我把一个Orcad layout 的 max 板子转到 allegro brd, 结果 drc报告有很多开路。实际上铜皮是相连的。该怎么办比较好? 求建议。谢谢。
这种DRC，有时候我就直接忽略了
當然不能忽略阿 ~~ 除非是故意短路之類的,DRC一定要都PASS 才能安心出圖
Tools / Derive Connectivity.... / Convert Lines to Connect Lines
打勾
即可
哈哈，我也学到了
我已经用了，可是还不行啊。 大侠能帮帮我么? 着急。 我文件发过去帮我搞定好吗。我的 qq 号 是 1139049595. 愿意付报酬。怕老板发脾气开除我。
走线没有选中PAD 也会出现这种情况，走线把网络带上
精度调成一样的试试
谢谢楼上各位答复。
各种方法我都使用了，还是不行。不过有所改进。有部分消失了，但还有很多在。我最后只好手工重新走一遍这些有问题的连线来解决。 苦 啊！
这么悲惨
