帮忙看看这个按页摆放怎么做到的

录入:edatop.com     点击:

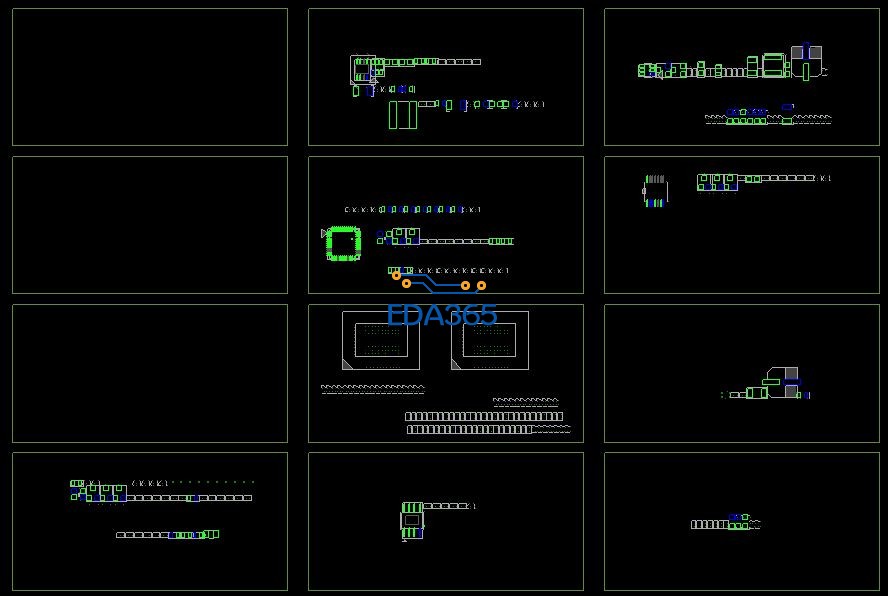

帮忙看看这个按页摆放怎么做到的,用的什么skill,
怎么管脚还能按照颜色显示?
还能有框子?

这个是 做的很不错啊 估计 是使用SKILL

我看也是用SKILL做的,我试着用论坛上网友提供的xpage.il 也只能按页摆放,
做不到这样的方式.

这个是分页布局,鉴定完毕。

我用过按room摆放,没有用过按页摆放。我觉得按页摆放不实用,因为很多时候一个芯片一页是放不下的。引脚不同是不是不同网络高亮了?

不同的元件PIN脚有不同颜色,无效的引脚显示灰色.

可以一次分頁嗎?
我都是用Quickplace / Place by schematic page number 來分頁
感覺很不錯的樣子
有大大可以分享嗎?
謝謝

兄弟,提供个net转换成txt的工具用用
