如何将PCB中的TP测试点一次性全部固定？
录入：edatop.com 点击：
如何将PCB中的TP测试点一次性全部固定?

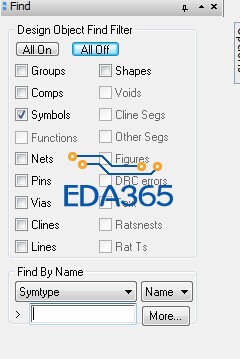

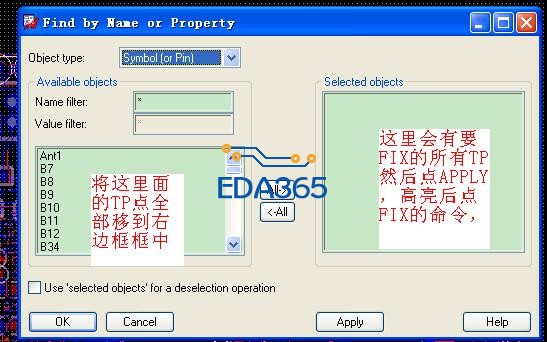

找到右边的option /FIND 里的Find By Name ，然后点取MORE，会出现对话框，在里面找到全部TP点 ，如下图！
如有不妥，请指正！
对头。想这种做法。往往是做事不规范。
怎么样规范呢
还可以选择devtype，测点多的话就不用一个个的添加了
高亮同一封装类型也能全部高亮测点
肿么高亮同一种封装啊
回帖拿分
选取同类后使用FIX命令，即可！
高亮上sybom啊不是sybom（pin），然后输入封装名 就能高亮起来了啊
让我来教你绝招：
1
2
3
4
最后右键Done就好了。你想抓所有测试点时抓不到的，解锁也是同样的道理。

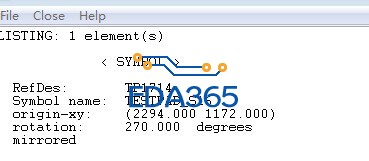

复制下来
选FIX命令
复制封装进去

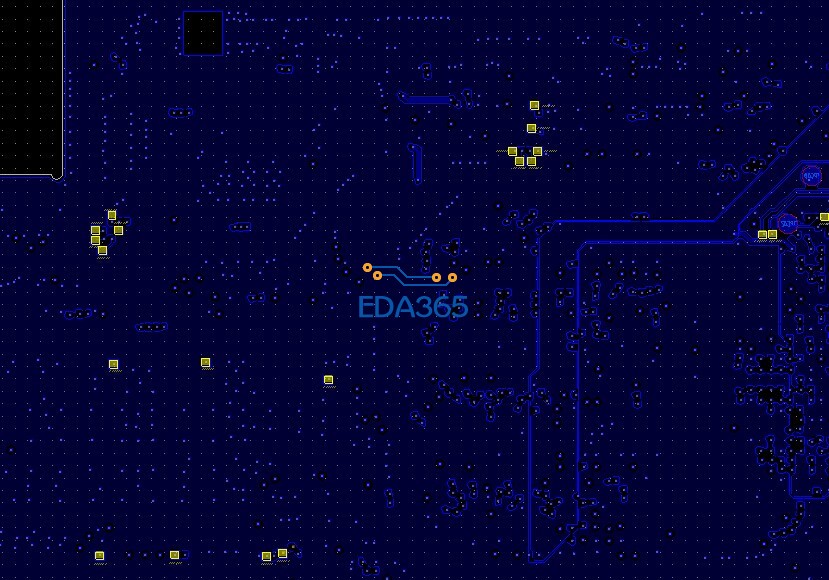

整板高亮
