一直以来我从Orad导入allegro都是用

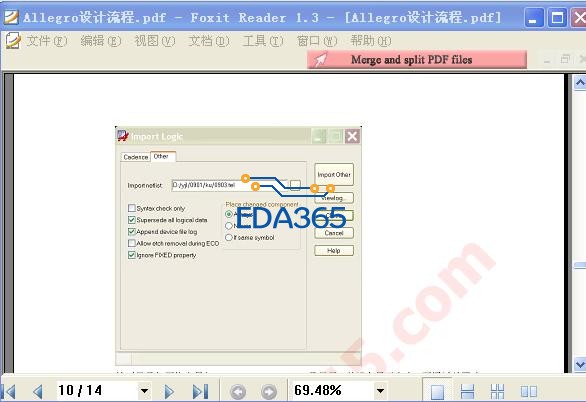

用这种方式进行导入 但是我不知道为什么用allegro
用这种办法导入基本没有成功过,记得第一次学习的时候成功过,后来 网上说要什么那个生成net文件改成TXT文件,不知道你们是怎么导入 ,求图片求真相。最好能发个PDF或者具体的视频。
用这种方式进行导入 但是我不知道为什么用allegro
用这种办法导入基本没有成功过,记得第一次学习的时候成功过,后来 网上说要什么那个生成net文件改成TXT文件,不知道你们是怎么导入 ,求图片求真相。最好能发个PDF或者具体的视频。
这么低级问题 大家都不要不好意思回答啊
我这里都是0开头的 没有那些T开头是不是少了文件。 这个教程就是TRL文件我也是刚进入高速电路板行业 主要做交换机 通信方面,还在实习期。 大家可以加我QQ191554082做个技术朋友 。 请说明是ALLegro 论坛
:lol:lol:lol

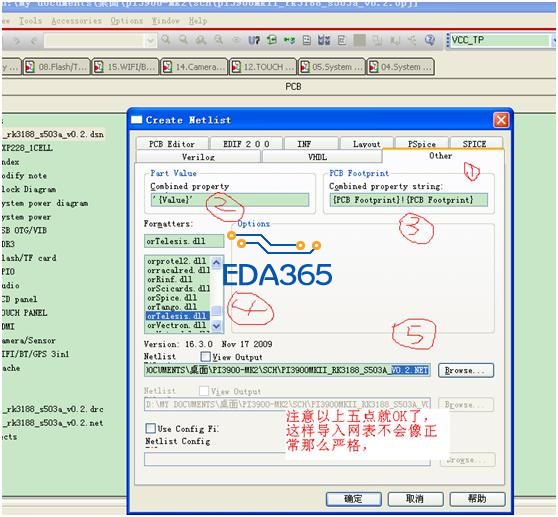

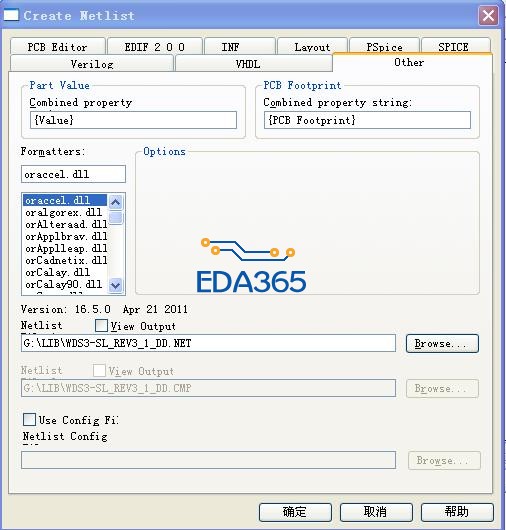

有时候从orcad直接导入板子,会出现报错,而且有时候没办法解决,另一种办法,就是直接orcad生成netlist,就是直接create netlist会生成一个叫allegro的文件,然后再打开板子import logic,在下面import directory中选择在之前生成的allegro文件夹(当然必须先设定好库路径)
仔细看你的PDF文档 软件里面选项往下拉就能看到了 两种方式都可以导入网表的
请参考这一种方法,看能不能导入,

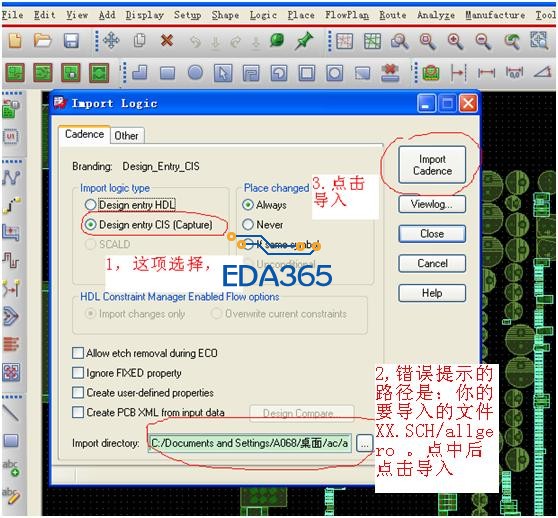

第一步

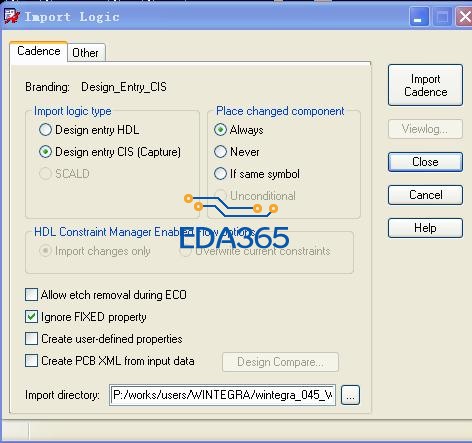

第二步
针对你的第一种方法导不进去,你要看下软件给出的提示,按照提示一个个修改,具体看提示是在这里看的,如下图
至于错误的原因在那里,你自己慢慢改啊,
仅供参考!如有不对请指正!
